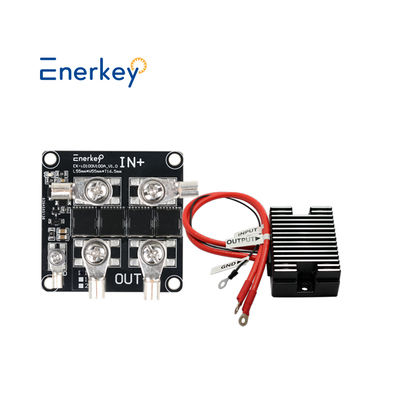

150V 100A Idealer Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung

Markenbezeichnung:	Enerkey
Modellnummer:	Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, für die die Genehmigung erte
Mindestbestellmenge:	10pieces
Preis:	$26.3-$29.2
Verpackungsdetails:	Starker Papierkasten +EVA -Schaum
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

ISO9001/CE/ROHS

Produktname:

150V 100A Ideal Diodenmodul

Kupferdicke:

Anwendung 1:

Solarpanel und Batterieladung Anti-Rückfüllung

Brettdicke:

2,0 mm

Zulässiger Betriebsspannungsbereich:

12 bis 150 V

Statischer Arbeitsstrom:

0,1-1,5 mA

Zulässiger kontinuierlicher Strom:

0-100a

Grundmaterial:

Aluminiumsubstrat

Peak -Startstrom:

Produktgröße:

L55XW55XT17mm

Gewicht mit Packung:

0,4 kg

Versorgungsmaterial-Fähigkeit:

10000pcs pro Tag

Produkt-Beschreibung

150V 100A Ideales Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung

Produktbeschreibung

Produktübersicht

Die Serie EK-iD150V100A ist eine ideale Diodenlösung für Hochspannungs- und Hochstromanwendungen. Sie verwendet die SGT-Schnellschalttechnologie der dritten Generation, um eine Spannungsfestigkeit von 150 V und eine Dauerstromfähigkeit von 100 A zu erreichen. Das Gehäusedesign optimiert die Wärmeableitung und Platzersparnis, wodurch es sich für eine Vielzahl von Anwendungen eignet, darunter Neuausrüstung im Energiebereich, industrielle Stromversorgungen und Sicherheitssysteme.

Kernvorteile

✔ Ultra-niedriger Einschaltwiderstand

Der Einschaltwiderstand beträgt nur 0,0029 Ω (typisch), wodurch der Stromverbrauch im Vergleich zu herkömmlichen Schottky-Dioden um 90 % reduziert wird.

Unterstützt schnelles Schalten von 5 A/μs mit einer Sperrverzögerungszeit von <50 ns.

✔ Intelligenter Schutzmechanismus

Integrierte Übertemperaturschaltung (175 °C) und Überstromschutz (120 A Impuls).

Der Ruhestromverbrauch beträgt <2 μA, wodurch die Standby-Zeit des Batteriesystems verlängert wird.

✔ Industriequalität Zuverlässigkeit

AEC-Q101-Automobilqualität qualifiziert, Betriebstemperaturbereich -65 °C bis 175 °C.

Verifiziert durch 5 Millionen Zyklen, MTBF >100.000 Stunden.

Technische Parameter

Artikel Spezifikationen Testbedingungen

Durchbruchspannung (Vdss) 150V ID = 1mA

Dauerstrom 100A Tc = 25 °C

Gate-Ladung (Qg) 180Nc Vgs = 10V

Wärmewiderstand (RθJC) 0,5 °C/W (Dauerbetrieb)

Typische Anwendungen

◼ Photovoltaik-Wechselrichter-Rückflussschutzschaltung

◼ Leistungsmanagement für Elektrofahrzeug-BMS

◼ Industrielles USV-Doppelstrom-Schaltsystem

◼ 5G-Basisstations-Backup-Stromversorgung ORing-Architektur

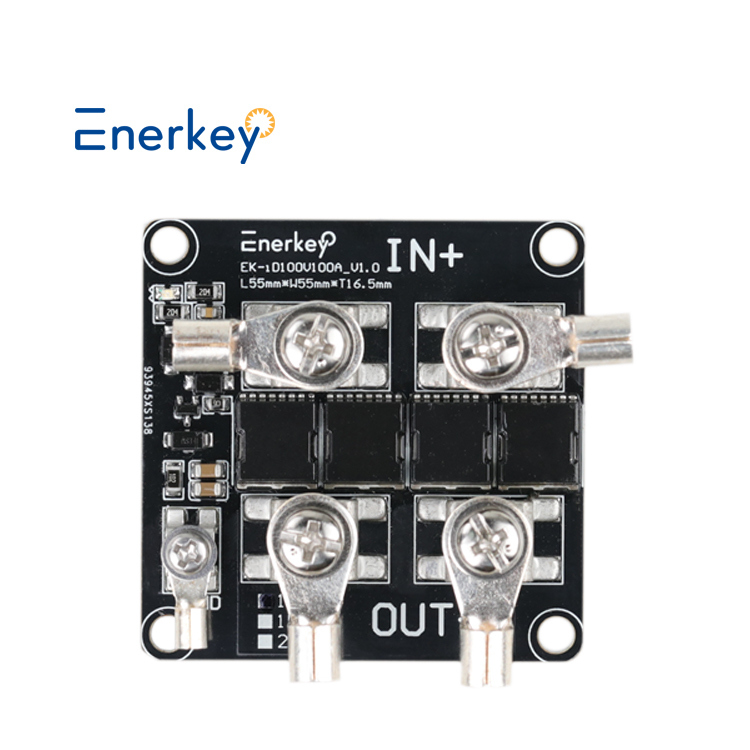

150V 100A Idealer Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung 0

150V 100A Idealer Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung 1

150V 100A Idealer Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung 2

150V 100A Idealer Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung 3

150V 100A Idealer Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung 4

150V 100A Idealer Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung 5

Technische Parameter

Enerkey Ideales Diodenmodul 100V 150V 200V 100A Photovoltaik-Solar-Basisstation Industrielle Steuerung Elektroauto Batterie parallel Für Batterieladung Anti-Backfilling
Produktmodell	EK-iD100V100A	EK-iD150V100A	EK-iD200V100A
Arbeitsspannungsbereich	12-100V	12-150V	12-200V
Produkt Größe(mm)	L55xB55xT17	L55xB55xT17	L55xB55xT17
Gewicht mit Box	0,4 kg	0,42 kg	0,45 kg
MOS-Menge	4	4	4
Batterietyp	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Dauerstrom	100A	100A	100A
Spitzenstartstrom	100A	100A	100A
Ruhestrom	0,6-1,5 mA
Kupferfoliendicke	2,0 oz
Leiterplattenmaterial	Aluminiumplatte
Funktionsprinzip	Der Eingang und der Ausgang entsprechen Dioden. Es erkennt, dass die Ausgangsspannung größer als der Eingang ist, und schaltet den Ausgang sofort aus. Der Erkennungswert liegt im Millivoltbereich und die Reaktionsgeschwindigkeit ist sehr hoch.
Anwendung	1. Solarpanels verhindern Rückfluss (Anti-Rückfluss); 2. Batterieladung verhindert Rückfluss (Anti-Rückfluss) (Anti-Rückfluss); 3. DC-DC-Konstantspannungs- und Konstantstrommodulausgang verhindert Rückfluss 4. Andere Gelegenheiten, bei denen ein Rückflussschutz (Anti-Rückfluss) erforderlich ist
Zubehör	Anschlussklemme*5; IN+/OUT+ Anschlussklemme : OTZ6-5, Schraube M5 GND Anschlussklemme : OTZ2.5-3, Schraube M3
Betriebstemperatur	-40℃ ~ +60℃

Größe & Packliste & Drahtdiagramm

150V 100A Idealer Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung 6

Besonderer Hinweis:
1. Diese Version ist die neueste optimierte Version. Das Modul wird nicht durchgebrannt, wenn die Plus- und Minuspole umgekehrt angeschlossen werden, was die Sicherheit der Installation verbessert;

2. Die ideale Diode ist eine Diode mit ultra-niedrigem Innenwiderstand, wie der Name schon sagt. Der Durchlassspannungsabfall gewöhnlicher Dioden beträgt mehr als 0,6 V. Der Durchlassspannungsabfall einer idealen Diode ist fast vernachlässigbar.
3. Die Kupferfolienschicht und die Aluminiumbasisschicht der Aluminiumsubstrat-Leiterplattenbahnen sind mit einer Durchschlagfestigkeit von 1000 V isoliert, sodass Sie sich keine Sorgen über Durchschlagprobleme machen müssen. Die Wärmeleitfähigkeit ist 20-mal schneller als bei FR4-Glasfaser und kann direkt an dem großen Kühlkörper befestigt werden.
4. Dieses ideale Diodenmodul kann nicht in Gleichrichterschaltungen verwendet werden!
5. Das wasserdichte Vergussmodul hat einen verdickten Kühlkörper, der eine höhere Wärmeableitungseffizienz und eine geringere Erwärmung durch Dauerstrom aufweist. Es ist für Modifikationsbegeisterte geeignet!

150V 100A Idealer Dioden-Controller-Modul Solarpanel-Batterieladung Anti-Rückfluss-Bewässerung 7

FAQ

Q1. Warum haben wir Sie gewählt?

* Wir können Ihnen einen effizienten Kundendienst mit mehr als 10 Jahren starker technischer Unterstützung bieten.

* Produkte haben die Zertifizierung nach FCC, CE, ROHS und anderen internationalen Standards bestanden.

* Wir können Ihnen den Fabrikpreis anbieten. Willkommen in unserer Fabrik und unserem Produktionsprozess.

Q2. Was ist Ihr Produktsortiment (Typ)?

* Wir beschäftigen uns hauptsächlich mit Batteriemanagementsystemen in den Bereichen Leistungsbatterien, Energiespeicherbatterien und Verbraucherbatterien.

* Hauptsächlich für LFP-, Li-ino- und LTO-Batterien verwendet.

Q3: Wie erkenne ich, welche Art von Material und Typ meine Batterie hat?

* Bitte schauen Sie sich den Batteriekörper an. Wenn die Normalspannung Ihrer Batterie 3,2 V anzeigt, ist die Batterie LiFePo4.

* Wenn die Normalspannung Ihrer Batterie 3,6 V oder 3,7 V anzeigt, ist die Batterie eine Li-Ionen- oder Lto-Batterie.

Q4. Haben Sie Mindestbestellanforderungen?

Kann es angepasst werden? Wie ist die Vorlaufzeit für Muster und Chargen?

*Unsere Mindestbestellmenge beträgt 1 Stück, ODM-Anpassung ist verfügbar.

* 1~3 Tage Lieferung von vorhandenen Mustern, 3~10 Tage Lieferung von kundenspezifischen Mustern.

Q5: Was ist, wenn ich es nicht verwenden kann?

* Reguläre Produkte haben Lehrvideos, wir können auch Online-Videoanleitungen von Ingenieuren unterstützen.

Q6. Was sind Ihre Zahlungsbedingungen?

* Wir akzeptieren Überweisungen und Barzahlungen, alle verhandelbar. Zahlungsmethode: Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Q7. Wie garantieren Sie die Qualität?

* Alle unsere Produkte werden zu 100 % in einem professionellen Labor getestet sowie wiederholten Alterungstests unterzogen.

* Erhielt FCC-, CE-, ROHS- und andere internationale Standardzertifizierungen.

* Bieten Sie 3 Jahre Kundendienstgarantie. Kostenlose Ersatzeinheiten zum Austausch in 3 Jahren.

Q8. Wie wählt man ein BMS, das für unsere Batterie geeignet ist?

* Abhängig von der Spannung und dem Strom, die zu Ihrer Batterie passen, können Sie sich an unseren Kundenservice wenden, und wir werden es Ihnen mit dem am besten geeigneten Batteriemanagementsystem ausstatten.

Q9. Wie kann ich Sie kontaktieren?

* Wir haben einen 7x24-Stunden-Online-Service. Bitte hinterlassen Sie uns online eine Nachricht.

* Sie können uns auch per E-Mail, WhatsApp, WeChat usw. kontaktieren (siehe unten). Wir freuen uns sehr, mit Ihnen zusammenzuarbeiten.

Hinweis: Wir sind ein Hersteller, wir haben eine eigene Marke für "EnerKey",Wir können das Produkt nach Ihren Anforderungen anpassen (Spannung, Draht usw.).

Wir können Ihnen einen wettbewerbsfähigen Preis auf dem Markt anbieten, wenn Sie eine Großbestellung haben, bitte zögern Sie nicht, uns zu kontaktieren.

Mobil & WhatsApp & Wechat: +86 15387469240; E-Mail: kiwi@enerkey.cn
