Kernparameter
Unterstützte Akkutypen: 3S ternäres Lithium (11,1 V), LiFePO4 (9,9 V)
Ausgleichsstrom: 5A Dauerbetriebsstrom, momentaner Schutzstrom bis zu 10A-25A
Schnittstellentyp: Universal-Port-Design, geeignet für 12V Lithium-Akkupack



Funktionale Eigenschaften
Verwendung der kapazitiven Energieübertragungstechnologie zur aktiven Ausbalancierung der gesamten Gruppe und Reduzierung des Energieverlusts
Ausgestattet mit einem isolierenden Grundplatten-Design, ist es notwendig, sicherzustellen, dass die Batterieanschlüsse von der Grundplatte isoliert sind, um ein Durchbrennen zu vermeiden
Unterstützt mehrstufige Stromregulierung und kann sich durch modulare Erweiterung an 3-21 Akkupacks anpassen



Anwendbare Szenarien
Anwendbar für Elektrowerkzeuge, Energiespeichersysteme für zu Hause, Lithium-Akkupacks für digitale Geräte und andere Szenarien
Benötigt ein 12,6-V-Ladegerät (empfohlen), um eine optimale Ladeeffizienz zu erzielen

Technische Parameter

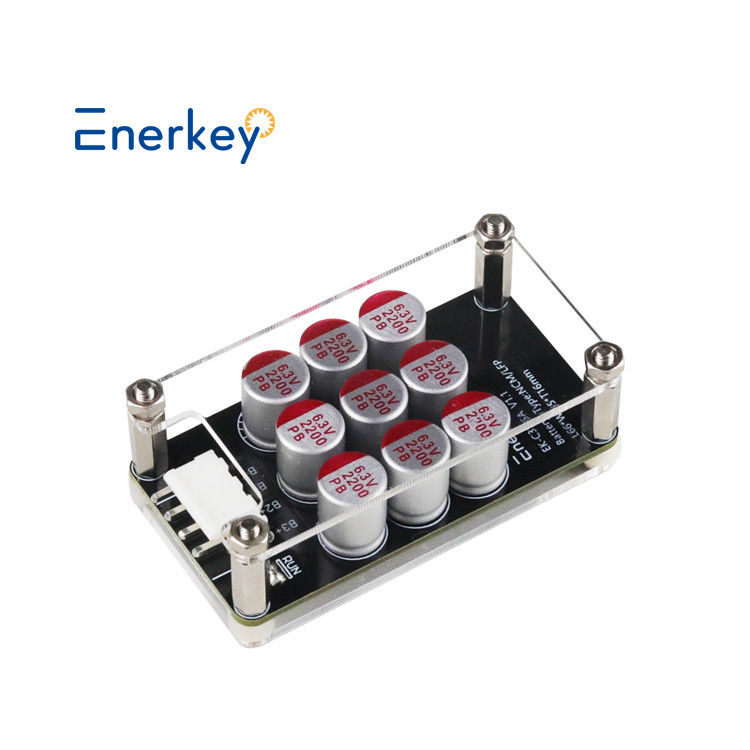

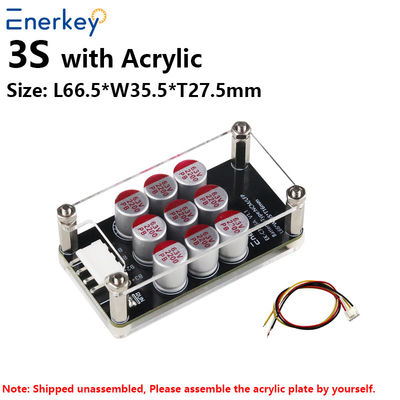

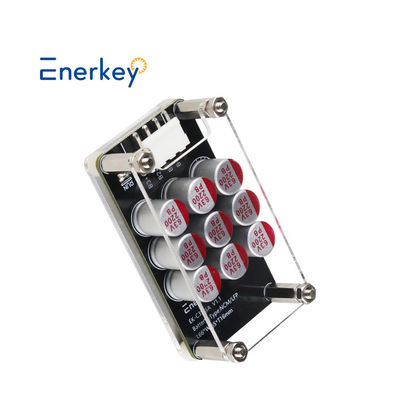

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancer mit Acryl-Schutzplatte
Produktstrings	3S	4S	5S
Geeignete Strings	3S	3-4S	4-5S
Produkt Größe (mm)	L66*B35*T16	L66*B46*T16	L69*B58*T16
Gewicht mit Box	0,12 kg	0,13 kg	0,15 kg
Batterietyp	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Geeignete Kapazität	30ah-300ah
Ausgeglichene Kaskadierung	Unterstützt die ausgeglichene Kaskadierung für Akkupacks, z. B. kann sie für 11S, 24S, 36S, 48S... usw. kaskadiert werden
Einzelzellenspannungs-Erfassungsbereich	NCM/LFP-Version: 2,7 V-4,2 V
	LTO-Version: 1,8-4,2 V
Unterspannung schützt die Schlafspannung	NCM/LFP-Version＜2,7 V
	LTO-Version＜1,8 V
Ausgleichsmethode	Patentiert (Patent-Nr.: ZL 2019 1 1259513.3) Ausgeglichene Architektur Fit-Kondensator-Methode, der gesamte Akkupack wird gleichzeitig ausgeglichen. Verbinden Sie sich mit dem Akkupack zur automatischen Ausbalancierung (Standard). Sie können einen Schalter hinzufügen, um die Ausbalancierung manuell ein- oder auszuschalten.
Ausgleichsstrom	0,1 V Differenzdruck 1A Ausgleichsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	der maximal zulässige Betriebsstrom beträgt 5,5 A
Spannungsausgleichsgenauigkeit	5 mV (typischer Wert)
Externe Stromversorgung	Keine externe Stromversorgung erforderlich,
	basierend auf der internen Energieübertragung der Batterie, um eine benachbarte Ausgleichung zu erreichen.
Ruhestrom	7 mA, die gesamte Kette zieht Strom
Schlaf-Standby-Strom	0,1 mA (typischer Wert)
Betriebstemperatur	-20℃ ~ +60℃





Packliste

 Drahtanschluss

Ein einzelnes EK-C3S5A unterstützt die Verwendung von 3-String-Akkupacks. Die Verdrahtungsmethode ist wie folgt:

EK-C3S5A unterstützt die Kaskadierung von Akkupacks. Zum Beispiel, 2 Stück 3s Kaskade zu 5s, siehe untenstehende Zeichnung:

HINWEIS: Wie in der obigen Abbildung gezeigt, kann es mehrere gemeinsame Enden des Energieaustauschs geben, so dass die Effizienz des Ausgleichs höher ist; Es ist auch möglich, nur ein gemeinsames Ende des Energieaustauschs am Übergang von zwei Modulen zu verwenden. Die anderen freien Füße sind aufgehängt, und es ist am besten, die Anzahl der Strings gleichmäßig auf jeder Platine zu verteilen. Wenn Sie das Kaskadendiagramm für mehr Strings benötigen, wenden Sie sich bitte an unseren Online-Service, danke.
