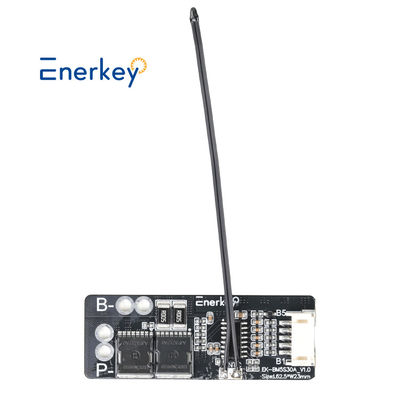

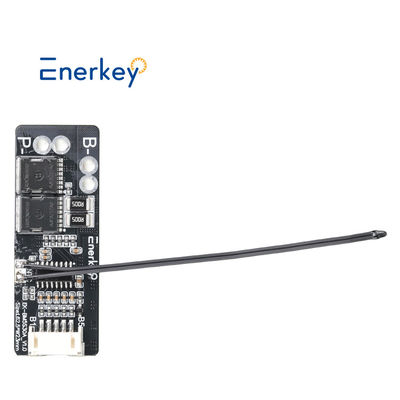

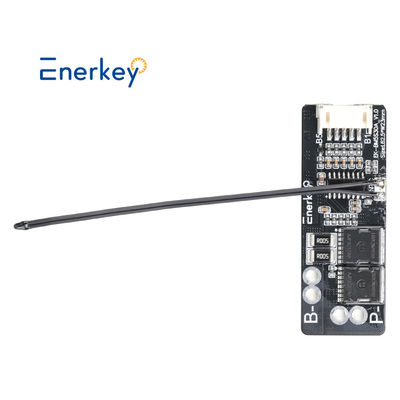

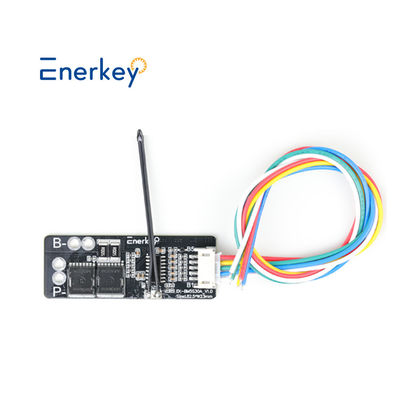

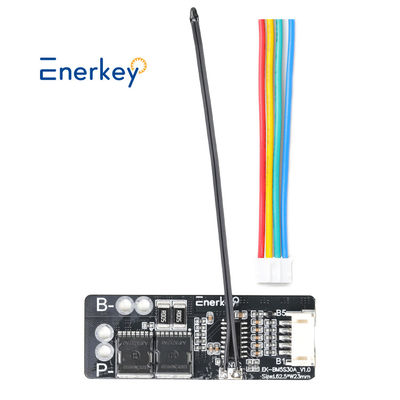

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung

Markenbezeichnung:	Enerkey
Modellnummer:	Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Mindestbestellmenge:	50pieces
Preis:	$4.29-$4.59
Verpackungsdetails:	Stärkes Papier + EVA-Schaum
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

ISO9001/CE/ROHS

Produktbezeichnung:

5S 30A Lithiumbatterie BMS mit NTC

Kupferdicke:

Anwendung:

Außenstromversorgung und Roller

Tiefstand der Platte:

1.6 mm

PCB-Schicht:

4 Schicht

zulässiger Betriebsspannungsbereich:

0-30V

Nennentladungsstrom:

25A (Typ) 30A (Maximum)

Spitzenstartstrom:

Typ der Batterie:

Lithiumbatterien

NTC-Länge:

60 mm (kann länger sein)

Ausgangsmaterial:

Oberflächenbearbeitung:

Bleifreies HASL

Produktgröße:

L62,5xW23xT7,3 mm

Gewicht mit Verpackung:

0.015kg

Versorgungsmaterial-Fähigkeit:

1000000 Stück pro Tag

Hervorheben:

5S Lithium-Ionen-Batterie BMS

30A Lithium-Ionen-Batterie BMS

Zellschutz-Schaltkreisplatte

Produkt-Beschreibung

Beschreibung des Produkts

Eigenschaften:

1) Hochgenauigkeitsspannungserkennungsschaltung;

2) Endgerät des Ladegeräts mit Hochspannungseinrichtung;

3) eingebaute dreistufige Überstromerkennungsschaltung (Überstrom 1, Überstrom 2 oder Belastungskurzschluss);

4) MOS-Transistor kann die Ladung und Entladung der Batterie steuern;

5) geringer Standby-Stromverbrauch.

Buchstabenparameter:

Überladungsspannung:4.25 bis 4,35 V ± 0,05 V
Überspannung der Entladung: 2,3-3,0 ± 0,05 V
Maximaler Betriebsstrom:25A
Maximaler Spitzenstrom:35-40A
Betriebstemperatur: -40 --- 50
Lagertemperatur: -40... -80
Kleiner Strom: 50 uA
Lebenszyklus: mehr als 30000 Stunden
Widerstand: weniger als 100 mH
Abkürzung: Schützbar, Ladung kann reparieren
Größe: 56*45*4,0 mm

5S 30A 16V

Anwendung: Nennspannung 3,2 V, 3,7 V Lithiumbatterien (einschließlich 18650.26650, Lithiumbatterien aus Polymer).
Dauerentladungsstrom (Obergrenze): 25A (wenn die Kühlumgebung nicht gut ist, reduzieren Sie bitte den Laststromverbrauch).
Kontinuierlicher Ladestrom (Obergrenze): 20A; geeignet für Bohrer mit einem Startstrom von weniger als 60A und einer Leistung von weniger als 100W.
Anmerkung 1: Für den erfolgreichen Start der Bohrmaschine sind drei 15C-20C-Ausrüstbatterien oder sechs 10C-15C-Ausrüstbatterien erforderlich (normaler 18650 kann die Bohrmaschine nicht starten!!).

Anmerkung 2: Streng nach der Kartenverkabelung 0V, 4.2V, 8.4V, 12.6V, nicht absichtlich kurzschließen.
Anmerkung 3: Versuchen Sie bei Verwendung der Motorbürste mit der Belastung an den nichtpolaren Kondensator (Widerstandsspannung über 25 V,Kapazität 10 uF-100 uF) an die positiven und negativen Endpunkte des Motors, um den umgekehrten Spike vom Motor zu verhindernBrechen Sie den MOS-Rohr.
Anmerkung 4: 3 Batteriengruppen in Serie, bitte stellen Sie sicher, dass die Spannung jeder Batteriengruppe, wenn nicht gleich, bitte jede Batterie getrennt füllen und dann in Serie verwenden.Die Spannung fällt schneller Batterie, die Gruppe ist schlechte Batterie.
Für einige der schlechten Basis von elektronischen Kunden zu erklären: ausgewogene Ladung ist nur Hilfsfunktionen, versuchen, eine gute Batterie und schlechte Batterie miteinander vermischt!3 Sätze Batteriekapazität / Widerstand näher am besseren! (2 gute Batterie 1 Schlechte Batterieverbrauchseffekt = 3 schlechte Batterieverbrauchseffekt).
Aufladespannung: 12,6V - 16V

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung 0

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung 1

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung 2

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung 3

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung 4

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung 5

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung 6

Technische Parameter

Enerkey Lithiumbatterie PRotationsrat (BMS) 3S 4S 5S 30A 11,2V 12,6V 16V 18VFürPhotovoltaik-Solarmodule und industrielle Stromversorgung und Energiespeichersysteme für Haushalte sowie Elektroautos, Roller und Motorräder
Produktmodell	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.	Die Ausrüstung ist in Form von
Anwendbar bArterienstränge	3S/4S	5S
Produktgröße ((mm)	L62.5xW23xT7.3	L62.5xW23xT7.3
Gewicht mit Box	0.015 kg	0.020 kg
Spezifische Funktion	NTC (optional)
geeigneter Batterietyp	Lithium (NCM)
Nennentladungsstrom	Typ 25A / Max 30A
Nennbetriebsspannung B+B-	Maximal 30 V
Spitzenstartstrom	Typ 60A
P+P-Eingangsspannung	Maximal 40 V
Schutzwert bei Überströmung	Nicht beschränkt
Ladungsdetektionsspannung	Min 4.2V / Typ 4.225V / Max 4,25V
Verzögerungszeit bei der Aufdeckung der Ladung	Min 0,5S / Typ 1S / Max 1,3S
Überladungsfreisetzungspannung	Min 4,0 V / Typ 4,005 V / Max 4,05 V
Auslassdetektionsspannung	Min 2,65V / Typ 2,7V / Max 2,75V
Verzögerungszeit der Entladungserkennung	Min 20 ms / Typ 100 ms / Max 150 ms
Auslassspannung	Min 2,85V / Typ 2,95V / Max 3,05V
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Überstromdetektionsspannung	Typ 0,1 V
Überstromschutzstrom	Min 20A / Typ 23A / Max 25A
Überstromschutzzeit	Min 0,7S / Typ 1S / Max 1,3S
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Kurzschlussschutzstrom	Typ 40A
Nachweisverzögerungszeit	Min 150 μS / Typ 250 μS / Max 400 μS
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Widerstand des Hauptkreislaufs im aktiven Zustand	Typ 9mΩ / Max 10mΩ
Normaler Betriebsstromverbrauch	Typ 10μA / Max 15μA
Aktueller Verbrauch während des Schlafes	Maximal 2,5 μA
Betriebstemperatur	-40 °C ~ +85 °C

Größe $ Packliste

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung 7

Drahtdiagramm

18V 21V Lithium-Ionen-Batterie BMS 5S 30A mit NTC Batterie-Pack Balance Ladegerät Zellschutz-Schaltung 8

Vorsichtsmaßnahmen für die Verkabelung:
1Die Installation der Schutzplatte erfordert ein gewisses Maß an technischem elektronischem Wissen.
2Bei der Verkabelung first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, und dann die Schutzplatte einfügen.
3Die Verbindung zwischen dem Batterieanschluss B- und dem Schutzbrettanschluss B- sollte kurz und dick sein.Ansonsten wird die Schutzplatine vorzeitig aufladen und entladen und fehlerhaft sein..

4. Sie müssen dicke Drähte verwenden, wenn Sie P + / P-Drähte verkabeln. Drähte, die zu dünn und zu lang sind, werden das Board verbrennen!

Häufig gestellte Fragen

Warum haben wir Sie ausgewählt?

* Wir bieten Ihnen einen effizienten Kundendienst mit mehr als 10 Jahren starkem technischen Support.

* Die Produkte haben die Zertifizierung FCC, CE, ROHS und anderer internationaler Normen bestanden.

* Wir können Ihnen mit Fabrikpreis, Willkommen Sie unsere Fabrik und Produktionsprozess zu besuchen.

F2. Welches ist Ihr Produktangebot (Typ)?

*Wir betreiben hauptsächlich Batteriemanagementsysteme in den Bereichen Batterien, Energiespeicher und Verbraucherbatterien.

*Hauptsächlich für LFP-, Li-ino- und LTO-Batterien verwendet.

F3: Woher weiß ich, welches Material und welcher Typ meine Batterie ist?

* Bitte schauen Sie sich den Akkukörper an, wenn die normale Spannung Ihrer Batterie 3,2 V zeigt, ist die Batterie LiFePo4.

*Wenn die normale Spannung Ihrer Batterie 3,6 V oder 3,7 V beträgt, handelt es sich um eine Li-Ionen- oder Lto-Batterie.

Q4. Haben Sie Mindestbestellungen?

Kann es angepasst werden? Was ist die Vorlaufzeit für Proben und Chargen?

* Unsere Mindestbestellmenge beträgt 1 Stück, ODM-Anpassung ist verfügbar.

* 1~3 Tage Lieferung vorhandener Proben, 3~10 Tage Lieferung kundenspezifischer Proben.

F5: Was ist, wenn ich es nicht benutzen kann?

*Normale Produkte haben Unterrichtsvideos, wir können auch Online-Videoanrufe von Ingenieuren unterstützen.

F6: Wie sind Ihre Zahlungsbedingungen?

*Wir akzeptieren Banküberweisung und Barzahlung, alle verhandelbar. Zahlungsmethode: Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

F7: Wie garantieren Sie die Qualität?

* Alle unsere Produkte unterliegen einem professionellen Labortest zu 100% sowie wiederholten Alterungstests.

* Erhaltene FCC, CE, ROHS und andere internationale Standardzertifizierungen.

* 3 Jahre Garantie für den Nachverkauf.

F8: Wie wählen wir ein für unsere Batterie geeignetes BMS aus?

* Abhängig von der Spannung und dem Strom, der zu Ihrer Batterie passt, können Sie unseren Kundendienst konsultieren, der Ihnen das am besten geeignete Batteriemanagementsystem zur Verfügung stellt.

Wie kann ich Sie kontaktieren?

* Wir haben 7x24 Stunden Online-Service, Bitte hinterlassen Sie uns eine Nachricht online.

*Sie können uns auch per E-Mail, WhatsApp, WeChat, etc. kontaktieren.

Hinweis: Wir sind Hersteller, wir haben unsere eigene Marke für "EnerKey",Wir können das Produkt nach Ihren Wünschen anpassen ((Spannung, Draht, usw.).

Wir können Ihnen einen wettbewerbsfähigen Preis auf dem Markt bieten, wenn Sie eine Großbestellung haben, bitteZögern Sie nicht, uns zu kontaktieren..

Mobile und WhatsApp und Wechat:+86 15387469240;E-Mail: Kiwi@enerkey.cn
