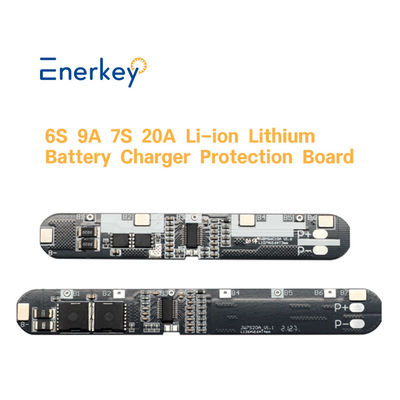

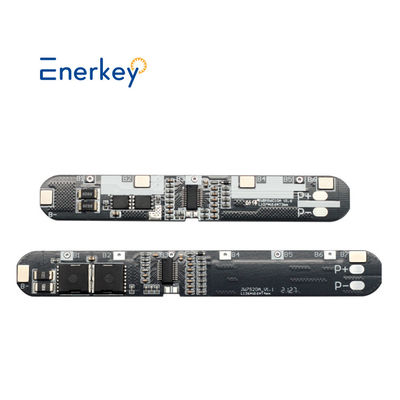

Enerkey 6S 10A 22.2V/7S 20A 24V Li-Ionen Lithium 18650 Batterie BMS-Packs PCB-Schutzplatte

Markenbezeichnung:	Enerkey
Modellnummer:	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Mindestbestellmenge:	5pieces
Preis:	$3.15-$4.24
Verpackungsdetails:	Stärkes Papier + EVA-Schaum
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

ISO9001/CE/ROHS

Produktbezeichnung:

6S 10A / 7S 20A Lithiumbatterie BMS mit NTC

Kupferdicke:

Anwendung:

Batteriemanagementsystem

Tiefstand der Platte:

1.6 mm

PCB-Schicht:

2 Schicht

zulässiger Betriebsspannungsbereich:

0-30V

Nennentladungsstrom:

6S: 10A / 7S: 20A

Spitzenstartstrom:

6S: 18A / 7S: 40A

Lithiumbatterie-Schutzplatte

Schlüsselwörter:

6S 7S BMS

Ausgangsmaterial:

Oberflächenbearbeitung:

Bleifreies HASL

Produktgröße:

6S: L107xW16xT3mm / 7S: L126xW16xT4mm

Gewicht mit Verpackung:

6S: 0,02 kg / 7S: 0,022 kg

Versorgungsmaterial-Fähigkeit:

1000000 Stück pro Tag

Hervorheben:

Lithiumbatterie-PCB-Schutzplatte

7S 18650 Batterie BMS

24V 18650 Batterie BMS

Produkt-Beschreibung

Enerkey 6S 10A 22.2V/7S 20A 24V Li-Ionen Lithium 18650 Batterie BMS-Packs PCB-Schutzplatte

Beschreibung des Produkts

BMS-Modul zum Schutz vor Kurzschluss, Überladung, Überentladung und Spannungsgleichstellung von einzelnen Zellen.

Nur für Li-Ion-Verpackungen bestimmt

Das System wird mit Standardparametern geliefert, die den auf dem Markt erhältlichen Zellen entsprechen.

Das moderne Design des Systems ermöglicht

Staub- und Vibrationsbeständig, ideal für anspruchsvolle Anwendungen.

Wasserdicht - für kurze Zeit kann das System sogar unter Wasser arbeiten!

Gemeinsamer Stromanschluss - kein separates Kabel vom Ladegerät mitbringen

Niedrigere Wärmeabgabe bei gleicher Last als bei konkurrierenden Chips

Es kommt komplett mit einem Kabel zur Verbindung einzelner Zellen und einer eingebauten NTC-Temperatursonde.

Vor der Installation des Systems lesen Sie bitte die beigefügten Anweisungen.

Produktmodell: EK-B6S9A EK-B7S20A

Anpassung von String und Strom: 6S & 9A 7S & 20A

Nennentladestrom:TYP 9A TYP 20A

Spitzenstartstrom: Typ 18A Typ 40A

P+P-Eingangsspannung: MAX 40V

Spezielle Funktion: Für 18650-Batterien mit NTC-Funktion

Nennbetriebsspannung B+B-: MAX 30V

Enerkey 6S 10A 22.2V/7S 20A 24V Li-Ionen Lithium 18650 Batterie BMS-Packs PCB-Schutzplatte 0

Enerkey 6S 10A 22.2V/7S 20A 24V Li-Ionen Lithium 18650 Batterie BMS-Packs PCB-Schutzplatte 1

Enerkey 6S 10A 22.2V/7S 20A 24V Li-Ionen Lithium 18650 Batterie BMS-Packs PCB-Schutzplatte 2

Enerkey 6S 10A 22.2V/7S 20A 24V Li-Ionen Lithium 18650 Batterie BMS-Packs PCB-Schutzplatte 3

Enerkey 6S 10A 22.2V/7S 20A 24V Li-Ionen Lithium 18650 Batterie BMS-Packs PCB-Schutzplatte 4

Technische Parameter

Enerkey Lithiumbatterie PRotationsrat (BMS) 6S 10A 7S 20A 22,2V 24V 36VFürPhotovoltaik-Solarmodule und industrielle Stromversorgung und Energiespeichersysteme für Haushalte sowie Elektroautos, Roller und Motorräder
Produktmodell	Die in Absatz 1 genannten Anforderungen gelten nicht.	EK-B7S20A
Anwendbar bArterienstränge	6S	7S
Produktgröße ((mm)	L107xW16xT3	L126xW16xT4
Gewicht mit Box	00,02 kg	0.022 kg
Nennentladungsstrom	Typ 10A	Typ 20A
Spitzenstartstrom	Typ 18A	Typ 40A
Überstromschutzstrom	Typ 10A	Typ 40A

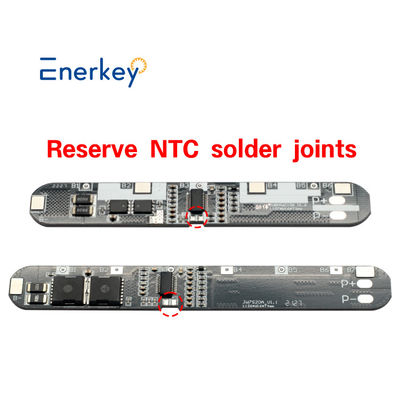

Spezifische Funktion	NTC (optional)
geeigneter Batterietyp	Lithium (NCM)
Nennbetriebsspannung B+B-	Maximal 30 V
P+P-Eingangsspannung	Maximal 40 V
Schutzwert bei Überströmung	Nicht beschränkt
Ladungsdetektionsspannung	Min 4.2V / Typ 4.225V / Max 4,25V
Verzögerungszeit bei der Aufdeckung der Ladung	Min 0,5S / Typ 1S / Max 1,3S
Überladungsfreisetzungspannung	Min 4,0 V / Typ 4,005 V / Max 4,05 V
Auslassdetektionsspannung	Min 2,65V / Typ 2,7V / Max 2,75V
Verzögerungszeit der Entladungserkennung	Min 20 ms / Typ 100 ms / Max 150 ms
Auslassspannung	Min. 2,8V / Typ 2,95V / Max. 3,05V
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Überstromdetektionsspannung	Typ 0,1 V
Überstromschutzzeit	Min 0,7S / Typ 1S / Max 1,3S
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Kurzschlussschutzstrom	Typ 40A
Nachweisverzögerungszeit	Min 150 μS / Typ 250 μS / Max 400 μS
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Widerstand des Hauptkreislaufs im aktiven Zustand	Typ 5mΩ
Normaler Betriebsstromverbrauch	Typ 10μA / Max 15μA
Aktueller Verbrauch während des Schlafes	Maximal 2,5 μA
Betriebstemperatur	-40 °C ~ +85 °C

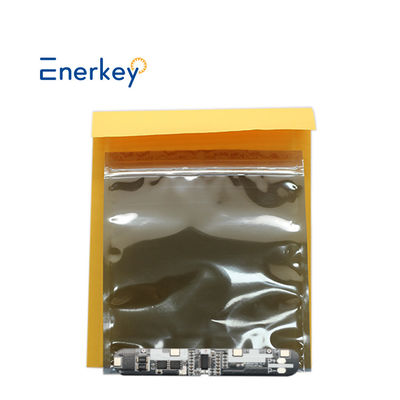

Größe $ Packliste

Enerkey 6S 10A 22.2V/7S 20A 24V Li-Ionen Lithium 18650 Batterie BMS-Packs PCB-Schutzplatte 5

Drahtdiagramm

Enerkey 6S 10A 22.2V/7S 20A 24V Li-Ionen Lithium 18650 Batterie BMS-Packs PCB-Schutzplatte 6

Vorsichtsmaßnahmen für die Verkabelung:
1Die Installation der Schutzplatte erfordert ein gewisses Maß an technischem elektronischem Wissen.
2Bei der Verkabelung first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, und dann die Schutzplatte einfügen.
3Die Verbindung zwischen dem Batterieanschluss B- und dem Schutzbrettanschluss B- sollte kurz und dick sein.Ansonsten wird die Schutzplatine vorzeitig aufladen und entladen und fehlerhaft sein..

4. Sie müssen dicke Drähte verwenden, wenn Sie P + / P-Drähte verkabeln. Drähte, die zu dünn und zu lang sind, werden das Board verbrennen!

Häufig gestellte Fragen

Warum haben wir Sie ausgewählt?

* Wir bieten Ihnen einen effizienten Kundendienst mit mehr als 10 Jahren starkem technischen Support.

* Die Produkte haben die Zertifizierung FCC, CE, ROHS und anderer internationaler Normen bestanden.

* Wir können Ihnen mit Fabrikpreis, Willkommen Sie unsere Fabrik und Produktionsprozess zu besuchen.

F2. Welches ist Ihr Produktangebot (Typ)?

*Wir betreiben hauptsächlich Batteriemanagementsysteme in den Bereichen Batterien, Energiespeicher und Verbraucherbatterien.

*Hauptsächlich für LFP-, Li-ino- und LTO-Batterien verwendet.

F3: Woher weiß ich, welches Material und welcher Typ meine Batterie ist?

* Bitte schauen Sie sich den Akkukörper an, wenn die normale Spannung Ihrer Batterie 3,2 V zeigt, ist die Batterie LiFePo4.

*Wenn die normale Spannung Ihrer Batterie 3,6 V oder 3,7 V beträgt, handelt es sich um eine Li-Ionen- oder Lto-Batterie.

Q4. Haben Sie Mindestbestellungen?

Kann es angepasst werden? Was ist die Vorlaufzeit für Proben und Chargen?

* Unsere Mindestbestellmenge beträgt 1 Stück, ODM-Anpassung ist verfügbar.

* 1~3 Tage Lieferung vorhandener Proben, 3~10 Tage Lieferung kundenspezifischer Proben.

F5: Was ist, wenn ich es nicht benutzen kann?

*Normale Produkte haben Unterrichtsvideos, wir können auch Online-Videoanrufe von Ingenieuren unterstützen.

F6: Wie sind Ihre Zahlungsbedingungen?

*Wir akzeptieren Banküberweisung und Barzahlung, alle verhandelbar. Zahlungsmethode: Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

F7: Wie garantieren Sie die Qualität?

* Alle unsere Produkte unterliegen einem professionellen Labortest zu 100% sowie wiederholten Alterungstests.

* Erhaltene FCC, CE, ROHS und andere internationale Standardzertifizierungen.

* 3 Jahre Garantie für den Nachverkauf.

F8: Wie wählen wir ein für unsere Batterie geeignetes BMS aus?

* Abhängig von der Spannung und dem Strom, der zu Ihrer Batterie passt, können Sie unseren Kundendienst konsultieren, der Ihnen das am besten geeignete Batterie-Management-System zur Verfügung stellt.

Wie kann ich Sie kontaktieren?

* Wir haben 7x24 Stunden Online-Service, Bitte hinterlassen Sie uns eine Nachricht online.

*Sie können uns auch per E-Mail, WhatsApp, WeChat, etc. kontaktieren.

Hinweis: Wir sind Hersteller, wir haben unsere eigene Marke für "EnerKey",Wir können das Produkt nach Ihren Wünschen anpassen ((Spannung, Draht, usw.).

Wir können Ihnen einen wettbewerbsfähigen Preis auf dem Markt bieten, wenn Sie eine Großbestellung haben, bitteZögern Sie nicht, uns zu kontaktieren..

Mobile und WhatsApp und Wechat:+86 15387469240;E-Mail: Kiwi@enerkey.cn
