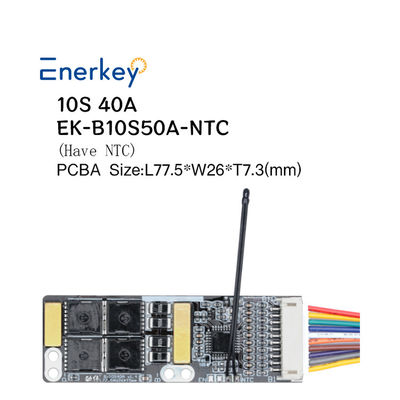

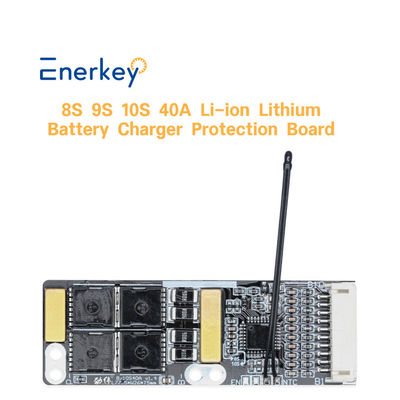

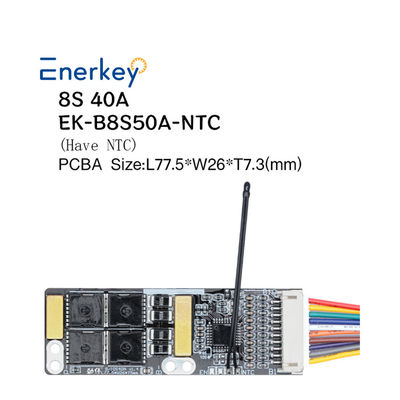

18650 Lithium Lifepo4 Batterie BMS Li-Ionen-Batterie 8S 9S 10S 40A BMS

Markenbezeichnung:	Enerkey
Modellnummer:	Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Mindestbestellmenge:	20 Teile
Preis:	$6.2-$7.6
Verpackungsdetails:	Stärkes Papier + EVA-Schaum
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

ISO9001/CE/ROHS

Produktbezeichnung:

8S 9S 10S 40A Lithiumbatterie BMS mit NTC

Kupferdicke:

Anwendung:

Industrieenergiespeichersystem,Elektrofahrrad

Tiefstand der Platte:

1.6 mm

PCB-Schicht:

2 Schicht

zulässiger Betriebsspannungsbereich:

0-45V

Nennentladungsstrom:

TYP 40A / MAX 50A

Spitzenstartstrom:

Lithium-Li-Ionen-Batterienpaket

NTC-Spezifikation:

60 mm, kann angepasst werden

Ausgangsmaterial:

Oberflächenbearbeitung:

Bleifreies Sprühblech

Produktgröße:

L77.5xW26xT7.3mm

Gewicht mit Verpackung:

00,02 kg

Versorgungsmaterial-Fähigkeit:

1000000 Stück pro Tag

Hervorheben:

10S 40A BMS

8S Lifepo4 Batterie BMS

9S Lifepo4 Batterie BMS

Produkt-Beschreibung

8s 9s 10s 40a Bms mit Ntc Lifepo4 Batterie 18650 Lithium Batterie Bms Li-Ionen Batterie Board für Outdoor Power Bank

Beschreibung des Produkts

Arbeitsprozess der Schutzplatte

1Wie aktiviert man das Schutzbrett?

Wenn die Schutzplatine P+ und P- keinen Ausgang im Schutzzustand haben, können Sie B+ und B- kurzschließen, um die Schutzplatine zu aktivieren.Die beiden Schutzhöfe des Schutzzentralsystems sind Hochschutzhöhe., Niedriglevel Normal) um diese beiden Schalter einzuschalten.

2. Laden

P+ und P- sind an den positiven und negativen Pol des Ladegeräts angeschlossen.die VDD und VSS des Schutz-IC sind sowohl das Stromversorgungsterminal als auch das Zellspannungsdetektionsterminal (durch R1).

Während der Prozess fortschreitet, steigt die Spannung des Batteriekerns weiter.COUT wird eine hohe Ausgabe zu diesem Zeitpunkt den entsprechenden MOS-Schalter auszuschalten,

und der Ladekreis wird ebenfalls ausgeschaltet.Nach dem Überlastschutz sinkt die Zellspannung, wenn sie auf den IC-Spannungsschwellenwert (Überlastschutzwiederherstellungsspannung) fällt, kehrt Cout auf ein niedriges Niveau zurück und schaltet das MOS-Rohr ein.

3Entlassung

Wenn die Zellspannung auf die IC-Schwelle sinkt (Überentladungsschutzspannung), wird die Zellspannung von der Zelle abgeschaltet.Dout wird zufällig einen hohen Ausgang zu schalten, um die entsprechende MOS-Röhre. aus,

der Entladekreis ist abgeschaltet,und nach dem Schutz vor Überentladung steigt die Zellspannung. Wenn sie bis zur Schwellenspannung steigt (Überentladungsschutzwiederherstellungsspannung),Dout kehrt auf niedriges Niveau zurück und öffnet den MOS-Schalter.

4Überstrom und Kurzschluss

Wenn der Hauptkreislaufstrom während des Entladungsprozesses aufgrund des inneren Widerstands der gesättigten MOS-Leitung zu groß ist,Ein Spannungsabfall tritt an beiden Enden des MOS-Rohrs auf, wenn der Strom zwischen B- und P-,

Wenn die Spannung bis zur Detektionsschwelle des Schutz-IC (in der Regel 0,15 V) steigt, wird die Spannung in der Schaltfläche der Schaltfläche der Schaltfläche (in der Regel 0,15 V) erfasst.Entlastungserkennung Überspannung),

Dabei wird sofort eine hohe Lautstärke ausgegeben, um das entsprechende MOS-Rohr abzuschalten, und der Entladekreis wird getrennt.

18650 Lithium Lifepo4 Batterie BMS Li-Ionen-Batterie 8S 9S 10S 40A BMS 0

18650 Lithium Lifepo4 Batterie BMS Li-Ionen-Batterie 8S 9S 10S 40A BMS 1

18650 Lithium Lifepo4 Batterie BMS Li-Ionen-Batterie 8S 9S 10S 40A BMS 2

18650 Lithium Lifepo4 Batterie BMS Li-Ionen-Batterie 8S 9S 10S 40A BMS 3

18650 Lithium Lifepo4 Batterie BMS Li-Ionen-Batterie 8S 9S 10S 40A BMS 4

Technische Parameter

Enerkey Lithiumbatterie PRotationsrat (BMS) 8S 9S 10S 40A 25,6V bis 45VFürPhotovoltaik-Solarmodule und industrielle Stromversorgung und Energiespeichersysteme für Haushalte sowie Elektroautos, Roller und Motorräder
Produktmodell	Die Ausrüstung ist in Form von	Die Ausrüstung ist in Form von	Die in Absatz 1 genannten Anforderungen gelten nicht.
Anwendbar bArterienstränge	8S	9S	10S
Produktgröße ((mm)	L77.5xW26xT7.3	L77.5xW26xT7.3	L77.5xW26xT7.3
Gewicht mit Box	00,02 kg	00,02 kg	00,02 kg
Spezifische Funktion	NTC (optional)
geeigneter Batterietyp	Lithium (NCM)
Nennentladungsstrom	Typ 40A / Max 50A
Nennbetriebsspannung B+B-	Maximal 45 V
Spitzenstartstrom	Typ 60A
P+P-Eingangsspannung	Maximal 45 V
Schutzwert bei Überströmung	Nicht beschränkt
Ladungsdetektionsspannung	Typ 4,25 V
Verzögerungszeit bei der Aufdeckung der Ladung	Min 0,5S / Typ 1S / Max 1,3S
Überladungsfreisetzungspannung	Typ 4.13V
Auslassdetektionsspannung	Typ 2,8 V
Verzögerungszeit der Entladungserkennung	Min 20 ms / Typ 100 ms / Max 150 ms
Auslassspannung	Typ 3V
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Überstromdetektionsspannung	Typ 0,1 V
Überstromschutzstrom	Min 75A / Typ 80A / Max 85A
Überstromschutzzeit	Min 0,7S / Typ 1S / Max 1,3S
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Kurzschlussschutzstrom	Typ 80A
Nachweisverzögerungszeit	Min 150 μS / Typ 250 μS / Max 400 μS
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Widerstand des Hauptkreislaufs im aktiven Zustand	Typ 9mΩ / Max 10mΩ
Normaler Betriebsstromverbrauch	Typ 10μA / Max 15μA
Aktueller Verbrauch während des Schlafes	Maximal 2,5 μA
Betriebstemperatur	-40 °C ~ +85 °C

Größe $ Packliste

18650 Lithium Lifepo4 Batterie BMS Li-Ionen-Batterie 8S 9S 10S 40A BMS 5

Drahtdiagramm

18650 Lithium Lifepo4 Batterie BMS Li-Ionen-Batterie 8S 9S 10S 40A BMS 6

Diese Schutzplatine unterstützt 8S-10S
Durch Änderung des Teils A können unterschiedliche Zeichenfolgewahlen ausgewählt werden.
8S: Verbinden Sie die Position "8S" mit einem 1K-Widerstand;
Die Position "10S" ist leer.
9S: Die Position "8S" wird leer gelassen.
Die Position "10S" ist leer.
10S: Verbinden Sie die Position "10S" mit einem 1K-Widerstand;
Die Position "8S" ist leer.

Vorsichtsmaßnahmen für die Verkabelung:
1Die Installation der Schutzplatte erfordert ein gewisses Maß an technischem elektronischem Wissen.
2Bei der Verkabelung first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, und dann die Schutzplatte einfügen.
3Die Verbindung zwischen dem Batterieanschluss B- und dem Schutzbrettanschluss B- sollte kurz und dick sein.Ansonsten wird die Schutzplatine vorzeitig aufladen und entladen und fehlerhaft sein..

4. Sie müssen dicke Drähte verwenden, wenn Sie P + / P-Drähte verkabeln. Drähte, die zu dünn und zu lang sind, werden das Board verbrennen!

Häufig gestellte Fragen

Warum haben wir Sie ausgewählt?

* Wir bieten Ihnen einen effizienten Kundendienst mit mehr als 10 Jahren starkem technischen Support.

* Die Produkte haben die Zertifizierung FCC, CE, ROHS und anderer internationaler Normen bestanden.

* Wir können Ihnen mit Fabrikpreis, Willkommen Sie unsere Fabrik und Produktionsprozess zu besuchen.

F2. Welches ist Ihr Produktangebot (Typ)?

*Wir betreiben hauptsächlich Batteriemanagementsysteme in den Bereichen Batterien, Energiespeicher und Verbraucherbatterien.

*Hauptsächlich für LFP-, Li-ino- und LTO-Batterien verwendet.

F3: Woher weiß ich, welches Material und welcher Typ meine Batterie ist?

* Bitte schauen Sie sich den Akkukörper an, wenn die normale Spannung Ihrer Batterie 3,2 V zeigt, ist die Batterie LiFePo4.

*Wenn die normale Spannung Ihrer Batterie 3,6 V oder 3,7 V beträgt, handelt es sich um eine Li-Ionen- oder Lto-Batterie.

Q4. Haben Sie Mindestbestellungen?

Kann es angepasst werden? Was ist die Vorlaufzeit für Proben und Chargen?

* Unsere Mindestbestellmenge beträgt 1 Stück, ODM-Anpassung ist verfügbar.

* 1~3 Tage Lieferung vorhandener Proben, 3~10 Tage Lieferung kundenspezifischer Proben.

F5: Was ist, wenn ich es nicht benutzen kann?

*Normale Produkte haben Unterrichtsvideos, wir können auch Online-Videoanrufe von Ingenieuren unterstützen.

F6: Wie sind Ihre Zahlungsbedingungen?

*Wir akzeptieren Banküberweisung und Barzahlung, alle verhandelbar. Zahlungsmethode: Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

F7: Wie garantieren Sie die Qualität?

* Alle unsere Produkte unterliegen einem professionellen Labortest zu 100% sowie wiederholten Alterungstests.

* Erhaltene FCC, CE, ROHS und andere internationale Standardzertifizierungen.

* 3 Jahre Garantie für den Nachverkauf.

F8: Wie wählen wir ein für unsere Batterie geeignetes BMS aus?

* Abhängig von der Spannung und dem Strom, der zu Ihrer Batterie passt, können Sie unseren Kundendienst konsultieren, der Ihnen das am besten geeignete Batterie-Management-System zur Verfügung stellt.

Wie kann ich Sie kontaktieren?

* Wir haben 7x24 Stunden Online-Service, Bitte hinterlassen Sie uns eine Nachricht online.

*Sie können uns auch per E-Mail, WhatsApp, WeChat, etc. kontaktieren.

Hinweis: Wir sind Hersteller, wir haben unsere eigene Marke für "EnerKey",Wir können das Produkt nach Ihren Wünschen anpassen ((Spannung, Draht, usw.).

Wir können Ihnen einen wettbewerbsfähigen Preis auf dem Markt bieten, wenn Sie eine Großbestellung haben, bitteZögern Sie nicht, uns zu kontaktieren..

Mobile und WhatsApp und Wechat:+86 15387469240;E-Mail: Kiwi@enerkey.cn
