18650 / 21700 Batterie BMS 10S 40A 42V Lifepo4 Lithium-Ionen-Batterie für Wohnmobil

Markenbezeichnung:	Enerkey
Modellnummer:	Die in Absatz 1 genannten Anforderungen gelten nicht.
Mindestbestellmenge:	100 Stück
Preis:	$5.8-$7.5
Verpackungsdetails:	Stärkes Papier + EVA-Schaum
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

ISO9001/CE/ROHS

Produktbezeichnung:

10S 40A Lithiumbatterie BMS mit NTC

Kupferdicke:

Anwendung:

Industrie-Energiespeichersystem,Elektro-Roller

Tiefstand der Platte:

1.6 mm

PCB-Schicht:

2 Schicht

zulässiger Betriebsspannungsbereich:

0-45V

Nennentladungsstrom:

TYP 40A / MAX 50A

Spitzenstartstrom:

Lithium-Li-Ionen-Batterienpaket

NTC-Spezifikation:

60 mm, kann angepasst werden

Ausgangsmaterial:

Oberflächenbearbeitung:

Bleifreies Sprühblech

Produktgröße:

L77.5xW26xT7.3mm

Gewicht mit Verpackung:

00,02 kg

Versorgungsmaterial-Fähigkeit:

1000000 Stück pro Tag

Hervorheben:

21700 Batterie BMS 42 V

18650 Batterie BMS 10S

BMS 10S 40A

Produkt-Beschreibung

18650/21700 Batterie Bms 10S 40A 42V Bms Lifepo4 Batterie 18650 Lithium-Ionen-Batterie mit NTC für Wohnmobil

Beschreibung des Produkts

Hauptfunktionen der einzelnen PINs, die das IC schützen:

VDD ist die positive Stromversorgung des Schutz-IC
VSS ist die negative Stromversorgung des Schutz-IC
V- ist das Endgerät zur Erkennung von Überstrom und Kurzschluss des Schutz-IC
Das Dout ist die Entladungsschutz-Terminal
Cout ist das Ladeschutzgerät
Arbeitsprozess der Schutzplatte

B+ und B- sind mit den positiven bzw. negativen Polen der Batteriezellen verbunden. P+ und P- sind die positiven bzw. negativen Pole der Schutzkartenausgabe.

T ist der NTC-Port für die Temperaturdetektion.Der NTC-Anschluss muss mit der MCU zusammenarbeiten, um die Batterietemperatur zu schützen.

Der Grund, warum dieser Port hinzugefügt wurde, ist, dass Batterien verschiedener Hersteller und unterschiedlicher Modelle häufig unterschiedliche Batterieparameter (Alterungskurven und andere Parameter) erfordern.

Wenn es sich um ID handelt, ist R3 im Allgemeinen der Widerstand des festen Widerstands.

18650 / 21700 Batterie BMS 10S 40A 42V Lifepo4 Lithium-Ionen-Batterie für Wohnmobil 0

18650 / 21700 Batterie BMS 10S 40A 42V Lifepo4 Lithium-Ionen-Batterie für Wohnmobil 1

18650 / 21700 Batterie BMS 10S 40A 42V Lifepo4 Lithium-Ionen-Batterie für Wohnmobil 2

18650 / 21700 Batterie BMS 10S 40A 42V Lifepo4 Lithium-Ionen-Batterie für Wohnmobil 3

18650 / 21700 Batterie BMS 10S 40A 42V Lifepo4 Lithium-Ionen-Batterie für Wohnmobil 4

Technische Parameter

Enerkey Lithiumbatterie PRotationsrat (BMS) 8S 9S 10S 40A 25,6V bis 45VFürPhotovoltaik-Solarmodule und industrielle Stromversorgung und Energiespeichersysteme für Haushalte sowie Elektroautos, Roller und Motorräder
Produktmodell	Die Ausrüstung ist in Form von	Die Ausrüstung ist in Form von	Die in Absatz 1 genannten Anforderungen gelten nicht.
Anwendbar bArterienstränge	8S	9S	10S
Produktgröße ((mm)	L77.5xW26xT7.3	L77.5xW26xT7.3	L77.5xW26xT7.3
Gewicht mit Box	00,02 kg	00,02 kg	00,02 kg
Spezifische Funktion	NTC (optional)
geeigneter Batterietyp	Lithium (NCM)
Nennentladungsstrom	Typ 40A / Max 50A
Nennbetriebsspannung B+B-	Maximal 45 V
Spitzenstartstrom	Typ 60A
P+P-Eingangsspannung	Maximal 45 V
Schutzwert bei Überströmung	Nicht beschränkt
Ladungsdetektionsspannung	Typ 4,25 V
Verzögerungszeit bei der Aufdeckung der Ladung	Min 0,5S / Typ 1S / Max 1,3S
Überladungsfreisetzungspannung	Typ 4.13V
Auslassdetektionsspannung	Typ 2,8 V
Verzögerungszeit der Entladungserkennung	Min 20 ms / Typ 100 ms / Max 150 ms
Auslassspannung	Typ 3V
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Überstromdetektionsspannung	Typ 0,1 V
Überstromschutzstrom	Min 75A / Typ 80A / Max 85A
Überstromschutzzeit	Min 0,7S / Typ 1S / Max 1,3S
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Kurzschlussschutzstrom	Typ 80A
Nachweisverzögerungszeit	Min 150 μS / Typ 250 μS / Max 400 μS
Bedingungen für den Aufzugsschutz	Abschalten der externen Last oder Ladung Selbstwiederherstellung
Widerstand des Hauptkreislaufs im aktiven Zustand	Typ 9mΩ / Max 10mΩ
Normaler Betriebsstromverbrauch	Typ 10μA / Max 15μA
Aktueller Verbrauch während des Schlafes	Maximal 2,5 μA
Betriebstemperatur	-40 °C ~ +85 °C

Größe $ Packliste

18650 / 21700 Batterie BMS 10S 40A 42V Lifepo4 Lithium-Ionen-Batterie für Wohnmobil 5

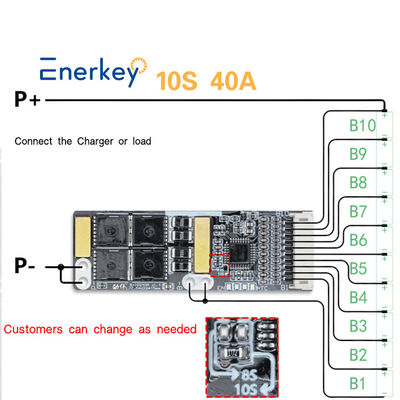

Drahtdiagramm

18650 / 21700 Batterie BMS 10S 40A 42V Lifepo4 Lithium-Ionen-Batterie für Wohnmobil 6

Diese Schutzplatine unterstützt 8S-10S
Durch Änderung des Teils A können unterschiedliche Zeichenfolgewahlen ausgewählt werden.
8S: Verbinden Sie die Position "8S" mit einem 1K-Widerstand;
Die Position "10S" ist leer.
9S: Die Position "8S" wird leer gelassen.
Die Position "10S" ist leer.
10S: Verbinden Sie die Position "10S" mit einem 1K-Widerstand;
Die Position "8S" ist leer.

Vorsichtsmaßnahmen für die Verkabelung:
1Die Installation der Schutzplatte erfordert ein gewisses Maß an technischem elektronischem Wissen.
2Bei der Verkabelung first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, und dann die Schutzplatte einfügen.
3Die Verbindung zwischen dem Batterieanschluss B- und dem Schutzbrettanschluss B- sollte kurz und dick sein.Ansonsten wird die Schutzplatine vorzeitig aufladen und entladen und fehlerhaft sein..

4. Sie müssen dicke Drähte verwenden, wenn Sie P + / P-Drähte verkabeln. Drähte, die zu dünn und zu lang sind, werden das Board verbrennen!

Häufig gestellte Fragen

Warum haben wir Sie ausgewählt?

* Wir bieten Ihnen einen effizienten Kundendienst mit mehr als 10 Jahren starkem technischen Support.

* Die Produkte haben die Zertifizierung FCC, CE, ROHS und anderer internationaler Normen bestanden.

* Wir können Ihnen mit Fabrikpreis, Willkommen Sie unsere Fabrik und Produktionsprozess zu besuchen.

F2. Welches ist Ihr Produktangebot (Typ)?

*Wir betreiben hauptsächlich Batteriemanagementsysteme in den Bereichen Batterien, Energiespeicher und Verbraucherbatterien.

*Hauptsächlich für LFP-, Li-ino- und LTO-Batterien verwendet.

F3: Woher weiß ich, welches Material und welcher Typ meine Batterie ist?

* Bitte schauen Sie sich den Akkukörper an, wenn die normale Spannung Ihrer Batterie 3,2 V zeigt, ist die Batterie LiFePo4.

*Wenn die normale Spannung Ihrer Batterie 3,6 V oder 3,7 V beträgt, handelt es sich um eine Li-Ionen- oder Lto-Batterie.

Q4. Haben Sie Mindestbestellungen?

Kann es angepasst werden? Was ist die Vorlaufzeit für Proben und Chargen?

* Unsere Mindestbestellmenge beträgt 1 Stück, ODM-Anpassung ist verfügbar.

* 1~3 Tage Lieferung vorhandener Proben, 3~10 Tage Lieferung kundenspezifischer Proben.

F5: Was ist, wenn ich es nicht benutzen kann?

*Normale Produkte haben Unterrichtsvideos, wir können auch Online-Videoanrufe von Ingenieuren unterstützen.

F6: Wie sind Ihre Zahlungsbedingungen?

*Wir akzeptieren Banküberweisung und Barzahlung, alle verhandelbar. Zahlungsmethode: Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

F7: Wie garantieren Sie die Qualität?

* Alle unsere Produkte unterliegen einem professionellen Labortest zu 100% sowie wiederholten Alterungstests.

* Erhaltene FCC, CE, ROHS und andere internationale Standardzertifizierungen.

* 3 Jahre Garantie für den Nachverkauf.

F8: Wie wählen wir ein für unsere Batterie geeignetes BMS aus?

* Abhängig von der Spannung und dem Strom, der zu Ihrer Batterie passt, können Sie unseren Kundendienst konsultieren, der Ihnen das am besten geeignete Batterie-Management-System zur Verfügung stellt.

Wie kann ich Sie kontaktieren?

* Wir haben 7x24 Stunden Online-Service, Bitte hinterlassen Sie uns eine Nachricht online.

*Sie können uns auch per E-Mail, WhatsApp, WeChat, etc. kontaktieren.

Hinweis: Wir sind Hersteller, wir haben unsere eigene Marke für "EnerKey",Wir können das Produkt nach Ihren Wünschen anpassen ((Spannung, Draht, usw.).

Wir können Ihnen einen wettbewerbsfähigen Preis auf dem Markt bieten, wenn Sie eine Großbestellung haben, bitteZögern Sie nicht, uns zu kontaktieren..
