Die Balancierung ist einer der wichtigsten Aspekte von Lithium-Ionen-Batterien, da Lithium-Ionen-Batterien mehrere Gruppen von Zellen parallel und in Reihen enthalten.Die parallelen Zellen können Energie wechseln und ein Gleichgewicht aufrechterhalten., aber die Serienzellen können dies nicht.

In einem idealen Szenario müsste man sich keine Sorgen um das Gleichgewicht machen, weil die Zellen sowieso alle gleich sind.

In Wirklichkeit werden aber auch Batterien, deren Zellen perfekt übereinstimmen, aufgrund von Unterschieden im Herstellungsprozess und anderen Faktoren schließlich aus dem Gleichgewicht geraten.

Durch das aktive Ausbalancieren kann Energie zwischen den Seriengruppen eines Batteriepacks umverteilt werden, um sicherzustellen, dass sie alle denselben Ladestand haben.Dies geschieht mit einem ausgeklügelten Stromkreis, der in der Lage ist, sich mit der höheren Spannung Zellgruppe, nehmen Sie die überschüssige Energie aus ihm,

Sie verbinden sich mit einer Gruppe von niedrigeren Spannungszellen und übertragen dann die gespeicherte Energie auf sie, um sie ins Gleichgewicht zu bringen.Aktives Balancing ist der genauere und schnellere Ansatz für das Batterie-Balancing.

Im Gegensatz dazu setzt das passive Balancieren auf Ohms Gesetz und die Eigenschaften der natürlichen Zelle und des Gleichgewichtswiderstands, um die Zellen in den gleichen Ladestand zu bringen.Diese Methode funktioniert, indem sie die überschüssige Energie in den höheren Spannungszellgruppen buchstäblich verbrennt,

Dies führt dazu, dass das passive Balancing im Allgemeinen weniger genau und langsamer als das aktive Balancing ist und in Fällen, in denen die Zellgruppen signifikant unausgewogen sind,Der niedrige und langsame passive Gleichgewichtsstrom kann die Batterie völlig nicht zum Gleichgewicht bringen.



Technische Parameter

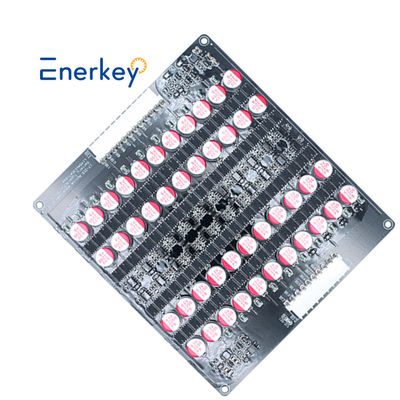

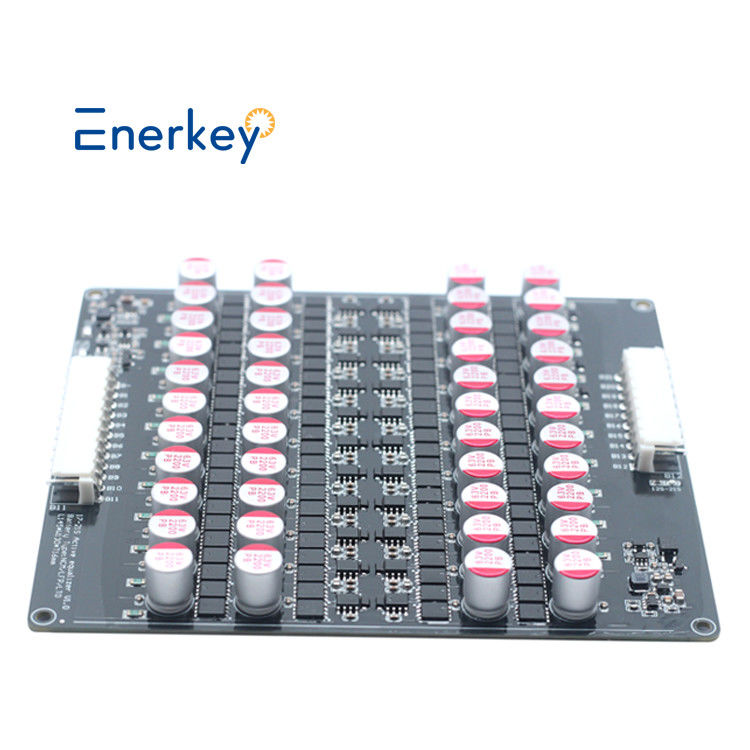

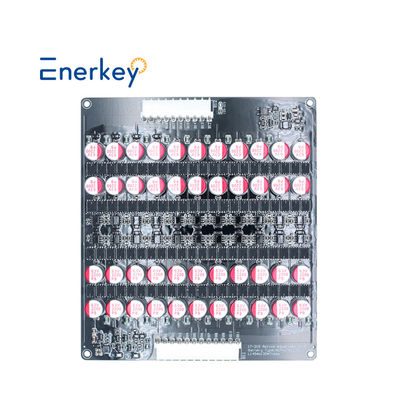

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancer
Produktmodell	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht.	Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 528/2012 geändert.	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht.
Produktreihen	16S	17S	21S
geeignete Saiten	12 bis 16S	13-17S	17-21S
ErzeugnisGröße ((mm)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Gewicht mit Box	0.32 kg	0.33 kg	0.39 kg
Typ der Batterie	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Geeignete Kapazität	30 Ah bis 300 Ah
Genauigkeit der Spannungsgleichsetzung	5 mV (typischer Wert)
Ausgeglichene Kaskadierung	Unterstützt ausgewogene Kaskaden für Batteriepacks, zum Beispiel kann es für 11S, 24S, 36S, 48S.... und so weiter kaskadieren
Einzelzellen-Spannungssammlungsbereich	Die NF-Version ist zu verwenden.
	LTO-Version: 1,8-4,2 V
Unterspannung schützt Schlafspannung	Die Leistung der Fahrzeuge ist in den folgenden Bereichen zu berücksichtigen:
	LTO-Version < 1,8 V
Unter Spannungsschutz Ausgleichsspannung starten	Version NCM/LFP: 2,835 V
	LTO-Version: 1,89 V
Gleichgewichtsmethode	Patentiert (Patent Nr.: ZL 2019 1 1259513.3) ausgeglichene Architektur Fit Kondensator-Methode, das gesamte Batteriepaket wird gleichzeitig ausgeglichen. Sie können einen Schalter hinzufügen, um das Ausbalancieren manuell ein- oder auszuschalten.
Gleichgewichtsstrom	0.1V Differenzdruck 1A Gleichgewichtsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	Der maximal zulässige Betriebsstrom beträgt 5,5 A.
Außenstromversorgung	Keine Notwendigkeit für eine externe Stromversorgung,
	die interne Energieübertragung der Batterie zu nutzen, um eine gleichbleibende Gleichung zu erreichen.
Stillstandsbetriebsstrom	7mA, die gesamte String nutzt Strom
Standby-Strom im Schlafzustand	0.1mA (typischer Wert)
Betriebstemperatur	-20 °C ~ +60 °C





Verpackungsliste

 Drahtverbindung

Ein einziger EK-C21S5A unterstützt die Verwendung von 17 und 18 und 19 und 20 und 21 String-Batteriepacks.

Der EK-C21S5A unterstützt Kaskaden-Batteriespeicher.

HINWEIS:Wie in der Abbildung oben dargestellt,können mehrere gemeinsame Enden des Energieaustauschs vorhanden sein, sodass die Effizienz des Gleichgewichts höher ist;Es ist auch möglich, bei der Verbindung zweier Module nur ein gemeinsames Ende des Energieaustauschs zu verwenden..

Die anderen freien Füße sind aufgehängt, und es ist am besten,die Anzahl der Saiten gleichmäßig auf jedem Brett zu verteilen.Wenn Sie das Kaskadendiagramm für weitere Saiten benötigen, wenden Sie sich bitte an unseren Online-Service.

 Häufig gestellte Fragen

Warum haben wir Sie ausgewählt?

* Wir bieten Ihnen einen effizienten Kundendienst mit mehr als 10 Jahren starkem technischen Support.

* Die Produkte haben die Zertifizierung FCC, CE, ROHS und anderer internationaler Normen bestanden.

* Wir können Ihnen mit Fabrikpreis, Willkommen Sie unsere Fabrik und Produktionsprozess zu besuchen.

F2. Welches ist Ihr Produktangebot (Typ)?

*Wir betreiben hauptsächlich Batteriemanagementsysteme in den Bereichen Batterien, Energiespeicher und Verbraucherbatterien.

*Hauptsächlich für LFP-, Li-ino- und LTO-Batterien verwendet.

F3: Woher weiß ich, welches Material und welcher Typ meine Batterie ist?

* Bitte schauen Sie sich den Akkukörper an, wenn die normale Spannung Ihrer Batterie 3,2 V zeigt, ist die Batterie LiFePo4.

*Wenn die normale Spannung Ihrer Batterie 3,6 V oder 3,7 V beträgt, handelt es sich um eine Li-Ionen- oder Lto-Batterie.

Q4. Haben Sie Mindestbestellungen?

Kann es angepasst werden? Was ist die Vorlaufzeit für Proben und Chargen?

* Unsere Mindestbestellmenge beträgt 1 Stück, ODM-Anpassung ist verfügbar.

* 1~3 Tage Lieferung vorhandener Proben, 3~10 Tage Lieferung kundenspezifischer Proben.

F5: Was ist, wenn ich es nicht benutzen kann?

*Normale Produkte haben Unterrichtsvideos, wir können auch Online-Videoanrufe von Ingenieuren unterstützen.

F6: Wie sind Ihre Zahlungsbedingungen?

*Wir akzeptieren Banküberweisung und Barzahlung, alle verhandelbar. Zahlungsmethode: Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

F7: Wie garantieren Sie die Qualität?

* Alle unsere Produkte unterliegen einem professionellen Labortest zu 100% sowie wiederholten Alterungstests.

* Erhaltene FCC, CE, ROHS und andere internationale Standardzertifizierungen.

* 3 Jahre Garantie für den Nachverkauf.

F8: Wie wählen wir ein für unsere Batterie geeignetes BMS aus?

* Abhängig von der Spannung und dem Strom, der zu Ihrer Batterie passt, können Sie unseren Kundendienst konsultieren, der Ihnen das am besten geeignete Batterie-Management-System zur Verfügung stellt.
