Lithium-Ionen-Batterien haben einen sehr breiten Anwendungsbereich. Sie können kleine elektronische Geräte wie Smartwatches bis zu größeren Elektrofahrzeugen antreiben.Sie kommen in verschiedenen Verpackungen und in solchen Batteriepacks,

Selbst wenn die Spannung der einzelnen Zelle um einige Millivolt über 4,2 V liegt, kann dies zu einer thermischen Ausbreitung führen und die Zelle explodieren.Zellungleichgewichte verhindern, dass die Batterie vollständig verwendet wirdDies verringert wiederum die Akkulaufzeit.

Die einzelnen Batteriezellen sollten regelmäßig ausgeglichen werden, um Ungleichgewichte auf ein Minimum zu reduzieren und eine gute Akkulaufzeit zu gewährleisten.Der Prozess der Balancierung der einzelnen Zellladungen durch Messung des Zellladungszustands (SoC) und seiner Spannung in einem Batteriepaket wird als Zellbalancierung bezeichnet.



Dieses Papier beschreibt eine aktive Zellbilanztechnik, bei der ein Buck-Wandler zum Ausbalancieren einer seriell verbundenen Batterie aus Lithium-Ionen-Zellen verwendet wird.Ein Buck-Konverter mit einem Paar MOSFET-Schalter für jede Zelle,

Einer zum Laden der Zelle eingeschaltet und der andere beim Entladen der Zelle eingeschaltet wird in diesem Experiment verwendet.Ein algorithmisches Modell, das für rekonfigurierbare Batteriesysteme geeignet ist und die einzelnen Zellspannungen misst und für die Ausgleichsfunktion eines Pakets von seriell verbundenen Li-Ionen-Zellzellen entwickelt wurde.

Das entwickelte Modell wird mit Hilfe von MATLAB simuliert, um seine Leistung zu überprüfen.02% werden vom Algorithmus erfasst, um die Ausgleichsfunktion zu starten.

Diese Balance dauert 275 ms, um drei 3,7 V-Batterien auszugleichen, so dass das Modell schneller reagiert.Die Ergebnisse zeigen, daß diese Methode innerhalb einer begrenzten Ausgleichszeit eine zufriedenstellende Leistung erbringen kann..





Technische Parameter

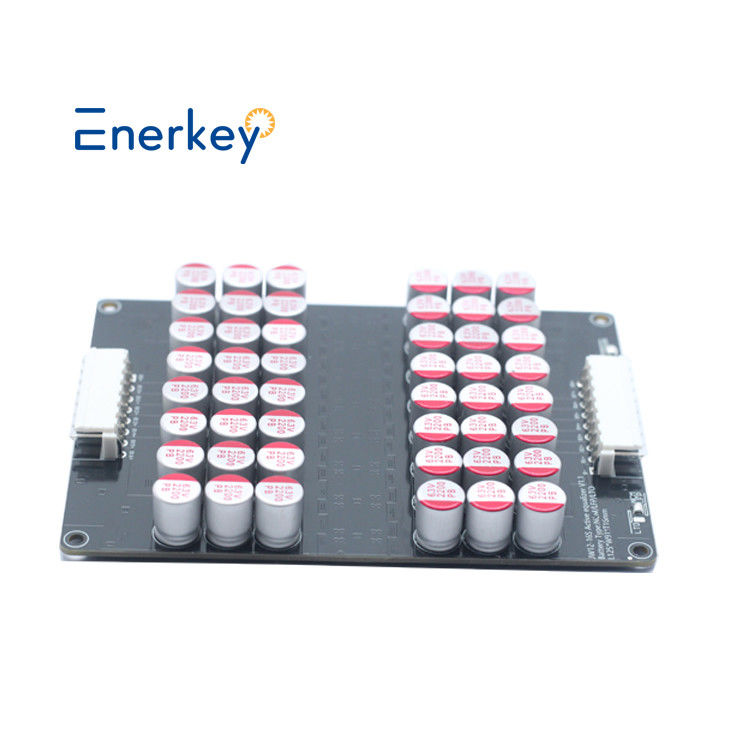

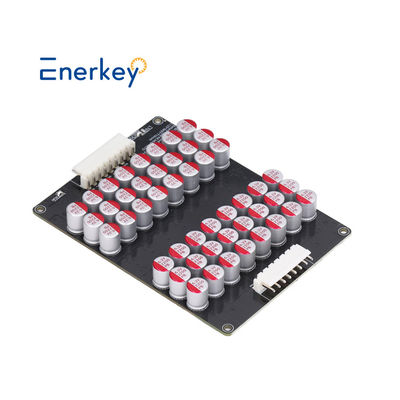

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancer
Produktmodell	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht.	Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 528/2012 geändert.	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht.
Produktreihen	16S	17S	21S
geeignete Saiten	12 bis 16S	13-17S	17-21S
ErzeugnisGröße ((mm)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Gewicht mit Box	0.32 kg	0.33 kg	0.39 kg
Typ der Batterie	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Geeignete Kapazität	30 Ah bis 300 Ah
Genauigkeit der Spannungsgleichsetzung	5 mV (typischer Wert)
Ausgeglichene Kaskadierung	Unterstützt ausgewogene Kaskaden für Batteriepacks, zum Beispiel kann es für 11S, 24S, 36S, 48S.... und so weiter kaskadieren
Einzelzellen-Spannungssammlungsbereich	Die NF-Version ist zu verwenden.
	LTO-Version: 1,8-4,2 V
Unterspannung schützt Schlafspannung	Die Leistung der Fahrzeuge ist in den folgenden Bereichen zu berücksichtigen:
	LTO-Version < 1,8 V
Unter Spannungsschutz Ausgleichsspannung starten	Version NCM/LFP: 2,835 V
	LTO-Version: 1,89 V
Gleichgewichtsmethode	Patentiert (Patent Nr.: ZL 2019 1 1259513.3) ausgeglichene Architektur Fit Kondensator-Methode, das gesamte Batteriepaket wird gleichzeitig ausgeglichen. Sie können einen Schalter hinzufügen, um das Ausbalancieren manuell ein- oder auszuschalten.
Gleichgewichtsstrom	0.1V Differenzdruck 1A Gleichgewichtsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	Der maximal zulässige Betriebsstrom beträgt 5,5 A.
Außenstromversorgung	Keine Notwendigkeit für eine externe Stromversorgung,
	die interne Energieübertragung der Batterie zu nutzen, um eine gleichbleibende Gleichung zu erreichen.
Stillstandsbetriebsstrom	7mA, die gesamte String nutzt Strom
Standby-Strom im Schlafzustand	0.1mA (typischer Wert)
Betriebstemperatur	-20 °C ~ +60 °C





Verpackungsliste



 Drahtverbindung

Ein einziger EK-C16S5A unterstützt die Verwendung von 12 und 13 und 14 und 15 und 16 String Batteriepacks.



EK-C16S5A unterstützt Kaskadierung von Batteriepacks.

HINWEIS:Wie in der Abbildung oben dargestellt,können mehrere gemeinsame Enden des Energieaustauschs vorhanden sein, sodass die Effizienz des Gleichgewichts höher ist;Es ist auch möglich, bei der Verbindung zweier Module nur ein gemeinsames Ende des Energieaustauschs zu verwenden..

Die anderen freien Füße sind aufgehängt, und es ist am besten,die Anzahl der Saiten gleichmäßig auf jedem Brett zu verteilen.Wenn Sie das Kaskadendiagramm für weitere Saiten benötigen, wenden Sie sich bitte an unseren Online-Service.
