Lithium-Balancing-Schaltkreis
In einer Batterie mit einem Balancing-Chip balanciert der Chip einfach die Spannungen der einzelnen Zellen in der Batterie, während sie geladen wird.Eine Batterie gilt als ausgewogen, wenn alle Zellspannungen innerhalb einer geringen Toleranz zueinander liegen..
Es gibt zwei Arten von Zell-Balancing, aktiv und passiv. Active balancing occurs by using cels with high votages to charge cells with lowelvoltages thereby reducing the voltage difference between the cells until all cells are closely matched and the battery is fully chared.

Bei allen Power Sonic-Lithiumbatterien wird ein passiver Ausgleich verwendet, wenn jede Zelle einen parallel liegenden Widerstand hat, der eingeschaltet wird, wenn die Zellspannung einen Schwellenwert übersteigt.Dies senkt den Strom in den Zellen mit einer hohen Spannung, wodurch die anderen Zellen aufholen können..
Warum ist die Zellbilanz wichtig? Bei Lithiumbatterien wird die gesamte Batterie abgeschaltet, sobald die niedrigste Spannungszelle die Entladungsspannung erreicht.Das bedeutet, dass einige Zellen nicht benutzt werden.Enerkey. Die Zellen sind nicht ausgeglichen.

Die Funktion wird abgebrochen, sobald die Zelle mit der höchsten Spannung die Abschnittsspannung erreicht hat und nicht alle Zellen vollständig geladen sind.

Was ist daran so schlimm? Das kontinuierliche Aufladen und Entladen einer unausgewogenen Batterie verringert die Kapazität der Batterie im Laufe der Zeit.Dies führt zu einer Batterie, die möglicherweise nie 100% geladen ist..
Die Theorie ist, dass ausgeglichene Zellen alle mit der gleichen Geschwindigkeit entladen und daher mit der gleichen Spannung abgeschnitten werden.Die Batteriezellen können vollständig abgestimmt werden, um die Kapazität der Batterie zu schützen und.



Technische Parameter

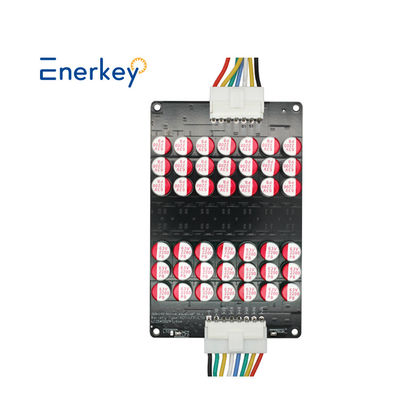

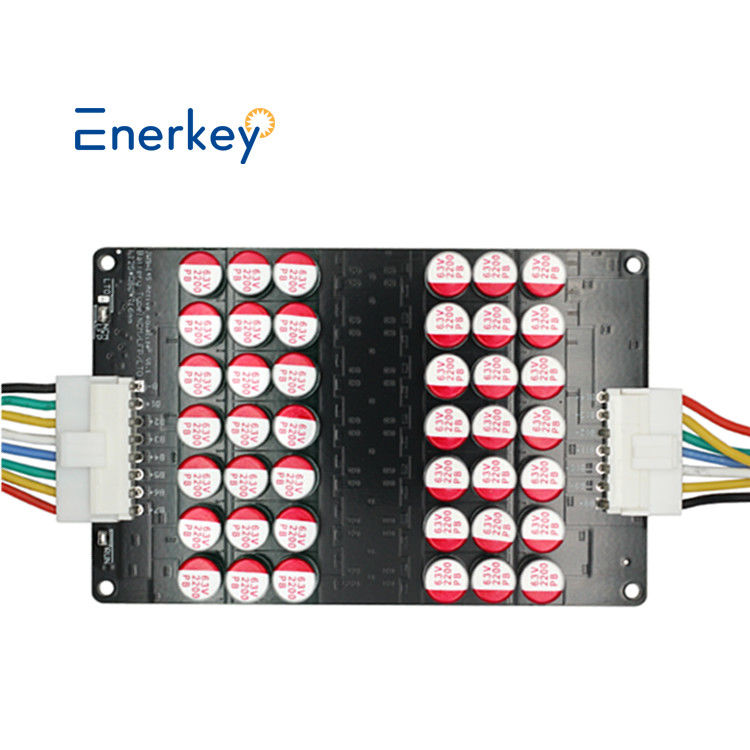

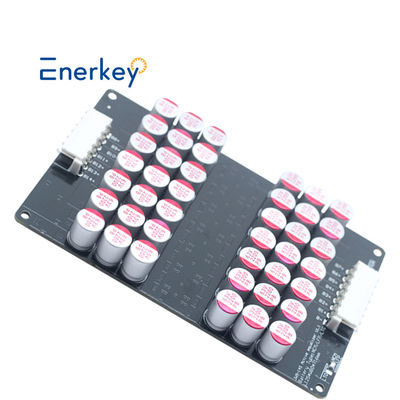

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancer
Produktmodell	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht.	Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.	Einheit für die Überwachung der Sicherheit von Fahrzeugen
Produktreihen	10S	12S	14S
geeignete Saiten	8 bis 10 S	9-12S	9-14S
ErzeugnisGröße ((mm)	L114*W70*T16	L137*W70*T16	L125*W80*T16
Gewicht mit Box	0.24 kg	0.25 kg	0.28 kg
Typ der Batterie	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Geeignete Kapazität	30 Ah bis 300 Ah
Genauigkeit der Spannungsgleichsetzung	5 mV (typischer Wert)
Ausgeglichene Kaskadierung	Unterstützt ausgewogene Kaskaden für Batteriepacks, zum Beispiel kann es für 11S, 24S, 36S, 48S.... und so weiter kaskadieren
Einzelzellen-Spannungssammlungsbereich	Die NF-Version ist zu verwenden.
	LTO-Version: 1,8-4,2 V
Unterspannung schützt Schlafspannung	Die Leistung der Fahrzeuge ist in den folgenden Bereichen zu berücksichtigen:
	LTO-Version < 1,8 V
Unter Spannungsschutz Ausgleichsspannung starten	Version NCM/LFP: 2,835 V
	LTO-Version: 1,89 V
Gleichgewichtsmethode	Patentiert (Patent Nr.: ZL 2019 1 1259513.3) ausgeglichene Architektur Fit Kondensator-Methode, das gesamte Batteriepaket wird gleichzeitig ausgeglichen. Sie können einen Schalter hinzufügen, um das Ausbalancieren manuell ein- oder auszuschalten.
Gleichgewichtsstrom	0.1V Differenzdruck 1A Gleichgewichtsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	Der maximal zulässige Betriebsstrom beträgt 5,5 A.
Außenstromversorgung	Keine Notwendigkeit für eine externe Stromversorgung,
	die interne Energieübertragung der Batterie zu nutzen, um eine gleichbleibende Gleichung zu erreichen.
Stillstandsbetriebsstrom	7mA, die gesamte String nutzt Strom
Standby-Strom im Schlafzustand	0.1mA (typischer Wert)
Betriebstemperatur	-20 °C ~ +60 °C





Verpackungsliste

 Drahtverbindung

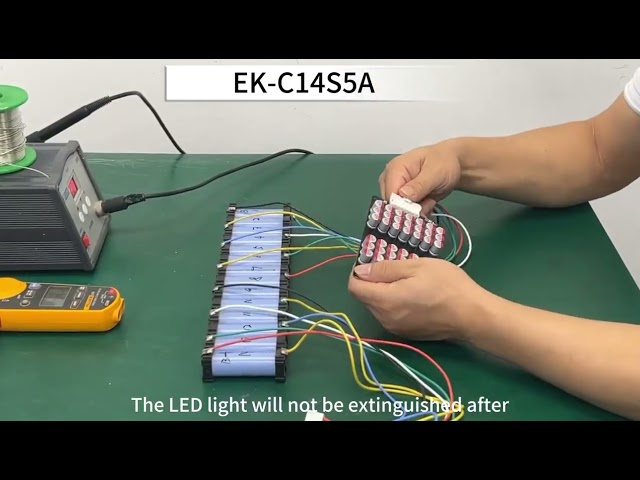

Ein einziger EK-C14S5A unterstützt die Verwendung von 9 und 10 und 11 und 12 und 13 und 14 Strichbatteriepacks.



EK-C14S5A unterstützt Kaskadierung von Batteriepacks.

HINWEIS:Wie in der Abbildung oben dargestellt,können mehrere gemeinsame Enden des Energieaustauschs vorhanden sein, sodass die Effizienz des Gleichgewichts höher ist;Es ist auch möglich, bei der Verbindung zweier Module nur ein gemeinsames Ende des Energieaustauschs zu verwenden..

Die anderen freien Füße sind aufgehängt, und es ist am besten,die Anzahl der Saiten gleichmäßig auf jedem Brett zu verteilen.Wenn Sie das Kaskadendiagramm für weitere Saiten benötigen, wenden Sie sich bitte an unseren Online-Service.

 Häufig gestellte Fragen

Warum haben wir Sie ausgewählt?

* Wir bieten Ihnen einen effizienten Kundendienst mit mehr als 10 Jahren starkem technischen Support.

* Die Produkte haben die Zertifizierung FCC, CE, ROHS und anderer internationaler Normen bestanden.

* Wir können Ihnen mit Fabrikpreis, Willkommen Sie unsere Fabrik und Produktionsprozess zu besuchen.

F2. Welches ist Ihr Produktangebot (Typ)?

*Wir betreiben hauptsächlich Batteriemanagementsysteme in den Bereichen Batterien, Energiespeicher und Verbraucherbatterien.

*Hauptsächlich für LFP-, Li-ino- und LTO-Batterien verwendet.

F3: Woher weiß ich, welches Material und welcher Typ meine Batterie ist?

* Bitte schauen Sie sich den Akkukörper an, wenn die normale Spannung Ihrer Batterie 3,2 V zeigt, ist die Batterie LiFePo4.

*Wenn die normale Spannung Ihrer Batterie 3,6 V oder 3,7 V beträgt, handelt es sich um eine Li-Ionen- oder Lto-Batterie.

Q4. Haben Sie Mindestbestellungen?

Kann es angepasst werden? Was ist die Vorlaufzeit für Proben und Chargen?

* Unsere Mindestbestellmenge beträgt 1 Stück, ODM-Anpassung ist verfügbar.

* 1~3 Tage Lieferung vorhandener Proben, 3~10 Tage Lieferung kundenspezifischer Proben.

F5: Was ist, wenn ich es nicht benutzen kann?

*Normale Produkte haben Unterrichtsvideos, wir können auch Online-Videoanrufe von Ingenieuren unterstützen.

F6: Wie sind Ihre Zahlungsbedingungen?

*Wir akzeptieren Banküberweisung und Barzahlung, alle verhandelbar. Zahlungsmethode: Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

F7: Wie garantieren Sie die Qualität?

* Alle unsere Produkte unterliegen einem professionellen Labortest zu 100% sowie wiederholten Alterungstests.

* Erhaltene FCC, CE, ROHS und andere internationale Standardzertifizierungen.

* 3 Jahre Garantie für den Nachverkauf.

F8: Wie wählen wir ein für unsere Batterie geeignetes BMS aus?

* Abhängig von der Spannung und dem Strom, der zu Ihrer Batterie passt, können Sie unseren Kundendienst konsultieren, der Ihnen das am besten geeignete Batterie-Management-System zur Verfügung stellt.
