Beim aktiven Balancieren wird Energie aus der am meisten geladenen Zelle gezogen und an die am wenigsten geladenen Zellen übertragen, in der Regel über kondensatorbasierte, induktorbasierte oder Gleichspannungs-Gleichspannungs-Wandler.

Aktives Balancieren versucht, Energie von Zellen mit voller Ladung auf Zellen mit niedrigerem Ladestand umzuverteilen.Energie kann von einer Zelle bei höherem SOC durch Schalten eines Reservoirkondensators im Kreislauf mit der Zelle geblutet werden,

Dann trennen Sie den Kondensator und verbinden Sie ihn wieder mit einer Zelle mit einem niedrigeren SOC, oder durch einen DC-zu-DC-Wandler, der über das gesamte Paket verbunden ist.Ein Teil der Energie wird als Wärme verschwendet.Trotz der offensichtlichen Vorteile

die zusätzlichen Kosten und Komplexität einer aktiven Ausgleichstopologie können erheblich sein und sind je nach Anwendung nicht immer sinnvoll.

Eine andere Variante, die manchmal auf Batteriepacks für Elektrofahrräder verwendet wird, verwendet einen Multi-Pin-Anschluss mit einem Widerstand und einer Diode in Serie an jedem Knoten:Da die Tropfen bekannt sind, wendet das Ladegerät dann entweder einen geeigneten Entladestrom an oder lädt die schwachen Zellen auf, bis sie alle die gleiche geladene Endspannung lesen.

Dies hat den Vorteil, dass das Packgewicht leicht reduziert und die Parasitenzufuhr verringert wird, sowie dass eine mehrpunktige Ausbalancierung ermöglicht wird.



Technische Parameter

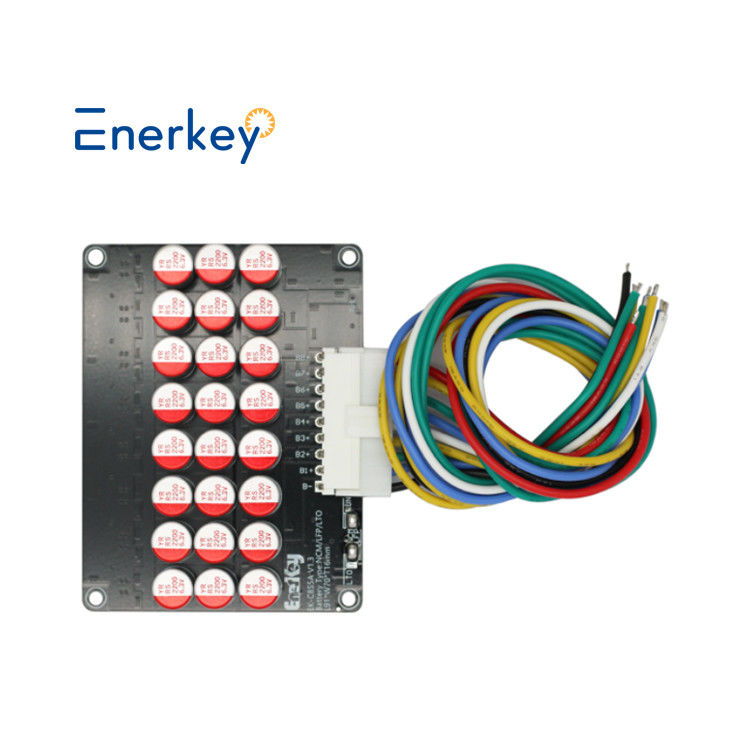

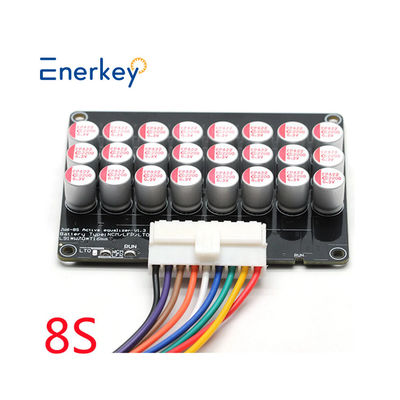

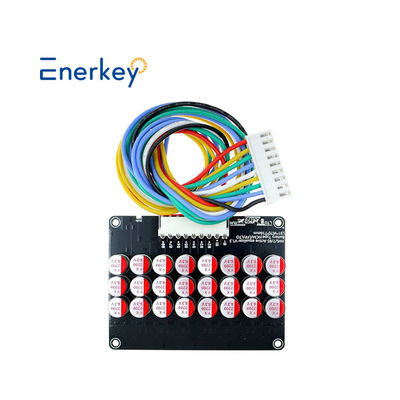

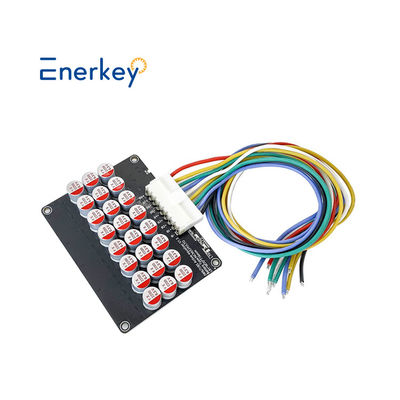

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancer
Produktmodell	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht.	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht.	Die Ausrüstung ist in der Lage,
Produktreihen	6S	7S	8S
geeignete Saiten	4 bis 6S	5 bis 7S	6 bis 8S
ErzeugnisGröße ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Gewicht mit Box	0.16 kg	0.18 kg	0.19 kg
Typ der Batterie	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Geeignete Kapazität	30 Ah bis 300 Ah
Genauigkeit der Spannungsgleichsetzung	5 mV (typischer Wert)
Ausgeglichene Kaskadierung	Unterstützt ausgewogene Kaskaden für Batteriepacks, zum Beispiel kann es für 11S, 24S, 36S, 48S.... und so weiter kaskadieren
Einzelzellen-Spannungssammlungsbereich	Die NF-Version ist zu verwenden.
	LTO-Version: 1,8-4,2 V
Unterspannung schützt Schlafspannung	Die Leistung der Fahrzeuge ist in den folgenden Bereichen zu berücksichtigen:
	LTO-Version < 1,8 V
Unter Spannungsschutz Ausgleichsspannung starten	Version NCM/LFP: 2,835 V
	LTO-Version: 1,89 V
Gleichgewichtsmethode	Patentiert (Patent Nr.: ZL 2019 1 1259513.3) ausgeglichene Architektur Fit Kondensator-Methode, das gesamte Batteriepaket wird gleichzeitig ausgeglichen. Sie können einen Schalter hinzufügen, um das Ausbalancieren manuell ein- oder auszuschalten.
Gleichgewichtsstrom	0.1V Differenzdruck 1A Gleichgewichtsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	Der maximal zulässige Betriebsstrom beträgt 5,5 A.
Außenstromversorgung	Keine Notwendigkeit für eine externe Stromversorgung,
	die interne Energieübertragung der Batterie zu nutzen, um eine gleichbleibende Gleichung zu erreichen.
Stillstandsbetriebsstrom	7mA, die gesamte String nutzt Strom
Standby-Strom im Schlafzustand	0.1mA (typischer Wert)
Betriebstemperatur	-20 °C ~ +60 °C





Verpackungsliste

 Drahtverbindung

Ein einziger EK-C8S5A unterstützt die Verwendung von 6 und 7 und 8 String Batteriepacks. Die Verkabelungsmethode ist wie folgt:

EK-C8S5A unterstützt Kaskadierung von Batteriepacks.

HINWEIS:Wie in der Abbildung oben dargestellt,können mehrere gemeinsame Enden des Energieaustauschs vorhanden sein, sodass die Effizienz des Gleichgewichts höher ist;Es ist auch möglich, bei der Verbindung zweier Module nur ein gemeinsames Ende des Energieaustauschs zu verwenden..Die anderen freien Füße sind aufgehängt, und es ist am besten,die Anzahl der Saiten gleichmäßig auf jedem Brett zu verteilen.Wenn Sie das Kaskadendiagramm für mehr Saiten benötigen, wenden Sie sich bitte an unseren Online-Service,Danke.
