Ausgleichssysteme werden in passive und aktive Systeme eingeteilt:

Passive Balancer: Diese Systeme gleichsetzen die Ladung, indem sie die überschüssige Energie von mehr geladenen Zellen als Wärme abwälzen.Dieses Verfahren ist einfacher und kostengünstiger, ist jedoch nicht energieeffizient, da die überschüssige Ladung nicht wiederverwendet, sondern verloren geht.

Aktive Balancer: Im Gegensatz dazu verteilen aktive Balancer Energie von Zellen mit einer höheren Ladung auf Zellen mit einer niedrigeren Ladung.Diese Methode hält nicht nur das Gleichgewicht, sondern spart auch Energie im Batteriesystem, die Gesamtleistung zu erhöhen..

Passive Zellbilanz
Die Passivzell-Balancierung unterscheidet sich von der aktiven.Alle zusätzliche Energie der Hochzellen wird in Form von Wärme abgeführt..

Dies geschieht durch das Hinzufügen von Widerständen vor der Zelle. Die zusätzliche Energie wird verbrannt, bis der Ladungszustand der hohen Zelle dem SOC der niedrigen Zelle entspricht.

Es gibt zwei Arten von passiven Zell-Balancing-Schaltungen:

Ausgleichsverfahren mit festem Shunting
Bei der Festshunting-Balancierung begrenzen die Widerstände die maximale Spannung, die die Zellen erreichen können. Dies geschieht, um zu verhindern, dass jede Zelle überladen wird.die zusätzliche Energie wird an den Shuntingwiderstand abgegeben.

Er zerstreut diese Energie in Form von Wärme.

Schaltschaltbalancierung
Die Schaltschaltbalancierung erfolgt durch die Verwendung mehrerer Schalter und eines Spannungssensors, der in jeder Zelle installiert ist, um den Ladegehalt zu überwachen.Es gibt zwei Arten: Kontinuierliche und Spannungsmessung.Der kontinuierliche Modus ermöglicht den Betrieb der Zelle unter normalen Arbeitsbedingungen.

Der Sensormodus schaltet die Spannungssensoren ein und regelt alle Ungleichheiten mit den Widerständen aus.



Technische Parameter

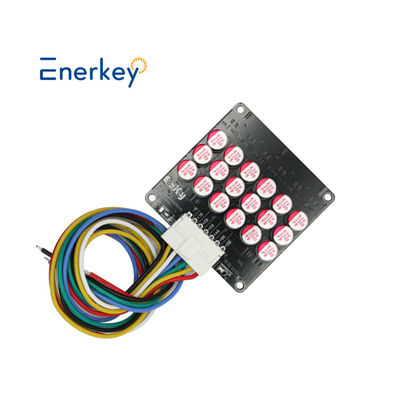

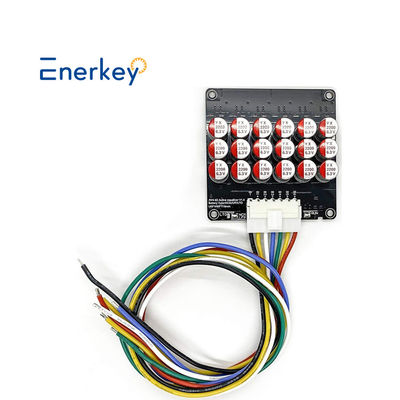

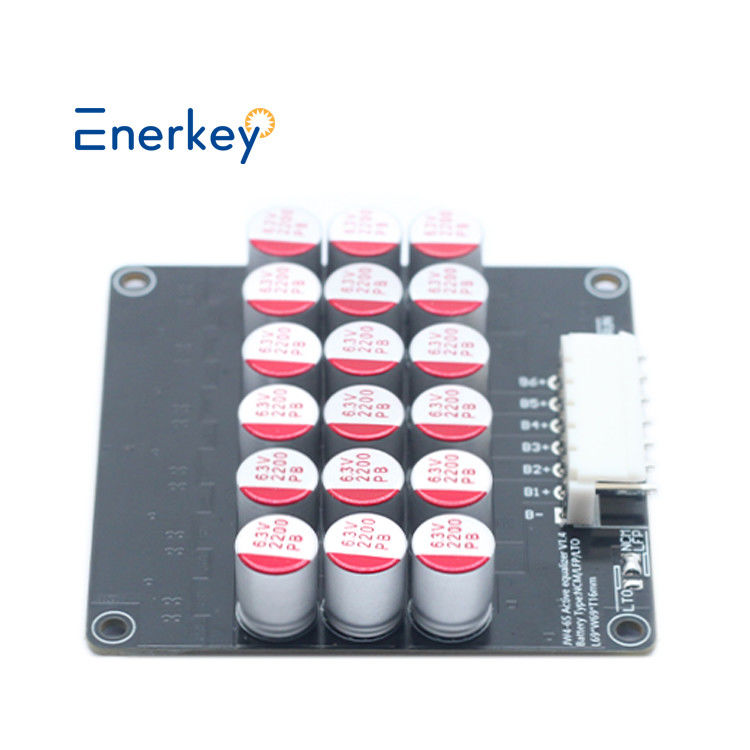

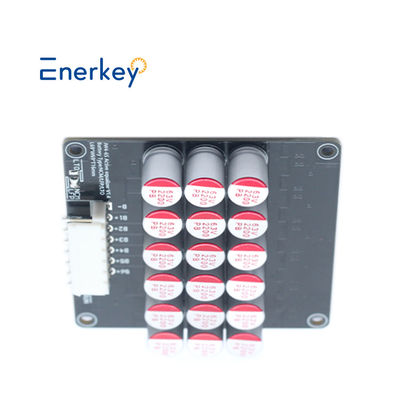

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancer
Produktmodell	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht.	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht.	Die Ausrüstung ist in der Lage,
Produktreihen	6S	7S	8S
geeignete Saiten	4 bis 6S	5 bis 7S	6 bis 8S
ErzeugnisGröße ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Gewicht mit Box	0.16 kg	0.18 kg	0.19 kg
Typ der Batterie	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Geeignete Kapazität	30 Ah bis 300 Ah
Genauigkeit der Spannungsgleichsetzung	5 mV (typischer Wert)
Ausgeglichene Kaskadierung	Unterstützt ausgewogene Kaskaden für Batteriepacks, zum Beispiel kann es für 11S, 24S, 36S, 48S.... und so weiter kaskadieren
Einzelzellen-Spannungssammlungsbereich	Die NF-Version ist zu verwenden.
	LTO-Version: 1,8-4,2 V
Unterspannung schützt Schlafspannung	Die Leistung der Fahrzeuge ist in den folgenden Bereichen zu berücksichtigen:
	LTO-Version < 1,8 V
Unter Spannungsschutz Ausgleichsspannung starten	Version NCM/LFP: 2,835 V
	LTO-Version: 1,89 V
Gleichgewichtsmethode	Patentiert (Patent Nr.: ZL 2019 1 1259513.3) ausgeglichene Architektur Fit Kondensator-Methode, das gesamte Batteriepaket wird gleichzeitig ausgeglichen. Sie können einen Schalter hinzufügen, um das Ausbalancieren manuell ein- oder auszuschalten.
Gleichgewichtsstrom	0.1V Differenzdruck 1A Gleichgewichtsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	Der maximal zulässige Betriebsstrom beträgt 5,5 A.
Außenstromversorgung	Keine Notwendigkeit für eine externe Stromversorgung,
	die interne Energieübertragung der Batterie zu nutzen, um eine gleichbleibende Gleichung zu erreichen.
Stillstandsbetriebsstrom	7mA, die gesamte String nutzt Strom
Standby-Strom im Schlafzustand	0.1mA (typischer Wert)
Betriebstemperatur	-20 °C ~ +60 °C





Verpackungsliste

 Drahtverbindung

Ein einzelnes EK-C6S5A unterstützt die Verwendung von 4 und 5 und 6 Strich-Batterienpacks.

EK-C6S5A unterstützt Kaskadierung von Batteriepacks.

HINWEIS:Wie in der Abbildung oben dargestellt,können mehrere gemeinsame Enden des Energieaustauschs vorhanden sein, sodass die Effizienz des Gleichgewichts höher ist;Es ist auch möglich, bei der Verbindung zweier Module nur ein gemeinsames Ende des Energieaustauschs zu verwenden..Die anderen freien Füße sind aufgehängt, und es ist am besten,die Anzahl der Saiten gleichmäßig auf jedem Brett zu verteilen.Wenn Sie das Kaskadendiagramm für mehr Saiten benötigen, wenden Sie sich bitte an unseren Online-Service,Danke.
