1. Betriebsspannung: 2,7 V bis 4,2 V, geeignet für NCM Ternary Polymer Lithiumbatterie (Li-Ionen), Lithium-Eisen-Phosphat-Batterie (LiFePO4).
2. Arbeitsprinzip: Flycap-Kondensator Übertragung Ladungstransporter, Balancer-Board ist mit der Batterie verbunden, um die Balance-Arbeit zu starten, mit dem Original brandneuen ultra-niedrigen inneren Widerstand MOS,PCB mit einer Kupferdicke von 2 OZ,

3. Gleichgewichtsstrom 0-5.5A, je ausgewogener der Akkustrom ist Klein, reserviert für die ruhende Schalterverkabelungsposition, der Arbeitsstrom im ruhenden Aus- und Herstellungsmodus ist weniger als 0,1mA,und die Gleichgewichtsspannungsgenauigkeit liegt bei 5 mV!



Während des Ladevorgangs bestimmt die stärkste Zelle die Abschaltspannung des gesamten Pakets. Daher werden die Zellen mit geringer Kapazität überladen.Während der Entladung werden die Zellen mit geringer Kapazität überladen..

Die Überladung und Überentladung einer einzelnen Zelle beeinträchtigt auch die Leistung anderer Zellen.LiFePO4-Batterie-Balancierung ist erforderlich, um das Leistungsniveau aller Zellen aufrechtzuerhalten und Überladung und Überentladung zu vermeiden.



Es gibt mehrere Möglichkeiten, eine aktive Ausgleichsfunktion für LiFePO4-Batterien zu erreichen.

Schaltkreis auf Induktorbasis
Single Inductor Circuit: Billige Option für die Zellbilanz.
Mehrfach-Induktor-Schaltung: Teurer als eine einzelne Induktor-Schaltung. Allerdings ist die Ausgleichsgeschwindigkeit schneller. Es hat auch eine bessere Effizienz.
Transformator-basierte Schaltung
Einzeltransformatorkreisläufe: Schneller als induktorbasierte Schaltkreise.
Mehrfachtransformatorkreisläufe: Schnellere Zellbilanz.
Auf Kondensatoren basierende Schaltung
Einziger Kondensatorkreis: Ein einziger Kondensatorkreis verwendet einen Kondensator für das gesamte Batteriepaket. Daher sind viele Schalter erforderlich, um die Ladespannung jeder Zelle zu steuern.Außerdem, benötigt es ein intelligentes System zur Überwachung der Schaltfunktion.
Mehrfacher Kondensatorkreis: Für jede Batteriezelle gibt es mehrere Kondensatoren.Es sind keine komplexen Sensoren und Steuerungen erforderlich.



Technische Parameter

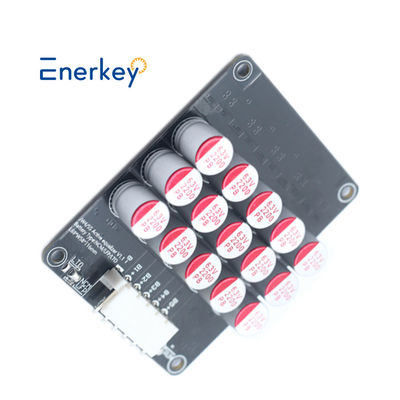

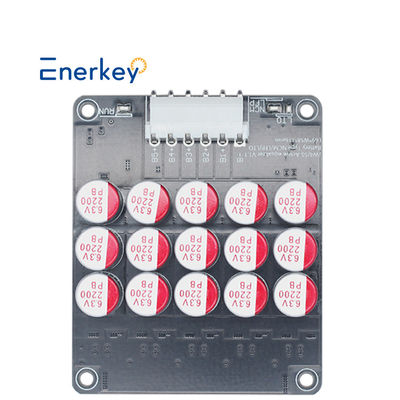

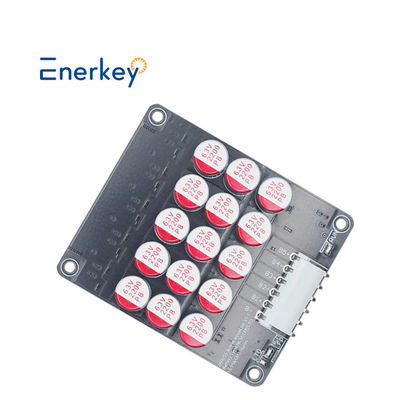

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancer
Produktreihen	3S	4S	5S
geeignete Saiten	3S	3 bis 4S	4 bis 5S
ErzeugnisGröße ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Gewicht mit Box	0.12 kg	0.13 kg	0.15 kg
Typ der Batterie	NCM/LFP	NCM/LFP	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Geeignete Kapazität	30 Ah bis 300 Ah
Ausgeglichene Kaskadierung	Unterstützt ausgewogene Kaskaden für Batteriepacks, zum Beispiel kann es für 11S, 24S, 36S, 48S.... und so weiter kaskadieren
Einzelzellen-Spannungssammlungsbereich	Die NF-Version ist zu verwenden.
	LTO-Version: 1,8-4,2 V
Unterspannung schützt Schlafspannung	Die Leistung der Fahrzeuge ist in den folgenden Bereichen zu berücksichtigen:
	LTO-Version < 1,8 V
Gleichgewichtsmethode	Patentiert (Patent Nr.: ZL 2019 1 1259513.3) ausgeglichene Architektur Fit Kondensator-Methode, das gesamte Batteriepaket wird gleichzeitig ausgeglichen. Sie können einen Schalter hinzufügen, um das Ausbalancieren manuell ein- oder auszuschalten.
Gleichgewichtsstrom	0.1V Differenzdruck 1A Gleichgewichtsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	Der maximal zulässige Betriebsstrom beträgt 5,5 A.
Genauigkeit der Spannungsgleichsetzung	5 mV (typischer Wert)
Außenstromversorgung	Keine Notwendigkeit für eine externe Stromversorgung,
	die interne Energieübertragung der Batterie zu nutzen, um eine gleichbleibende Gleichung zu erreichen.
Stillstandsbetriebsstrom	7mA, die gesamte String nutzt Strom
Standby-Strom im Schlafzustand	0.1mA (typischer Wert)
Betriebstemperatur	-20 °C ~ +60 °C





Verpackungsliste

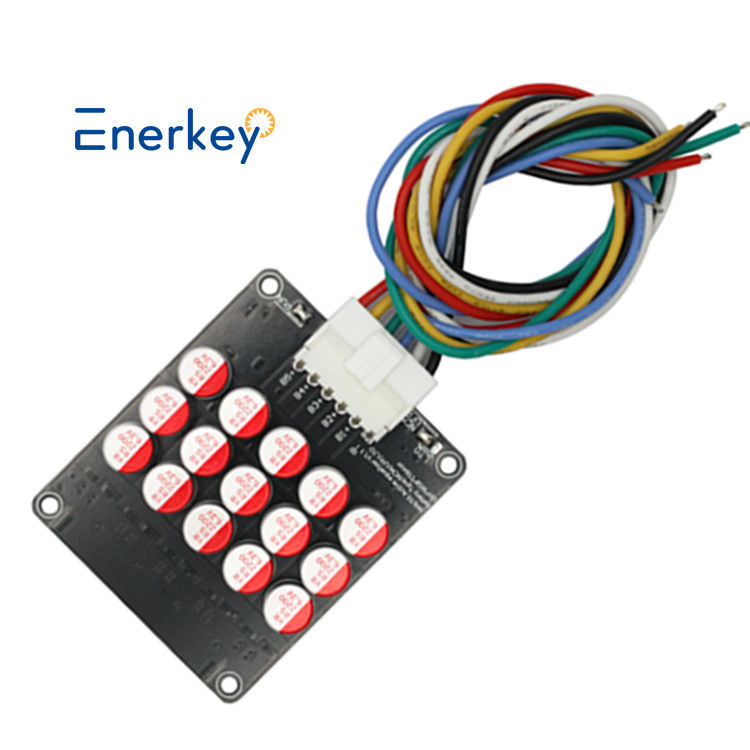

 Drahtverbindung

Ein einziger EK-C5S5A unterstützt die Verwendung von 4 und 5-Streicher-Akkupacks.

Die EK-C5S5A unterstützt Kaskadierung von Batteriepacks.

HINWEIS:Wie in der Abbildung oben dargestellt,können mehrere gemeinsame Enden des Energieaustauschs vorhanden sein, sodass die Effizienz des Gleichgewichts höher ist;Es ist auch möglich, bei der Verbindung zweier Module nur ein gemeinsames Ende des Energieaustauschs zu verwenden..Die anderen freien Füße sind aufgehängt, und es ist am besten,die Anzahl der Saiten gleichmäßig auf jedem Brett zu verteilen.Wenn Sie das Kaskadendiagramm für mehr Saiten benötigen, wenden Sie sich bitte an unseren Online-Service,Danke.
