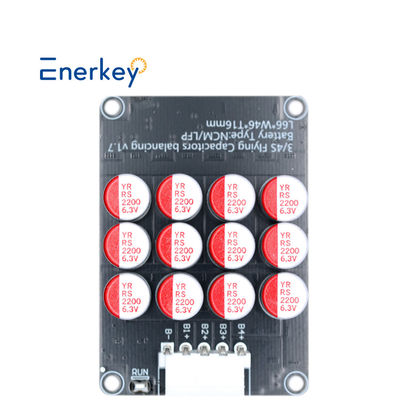

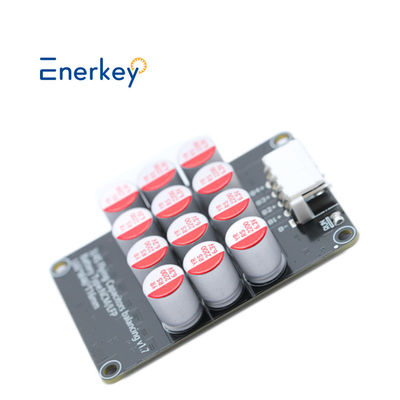

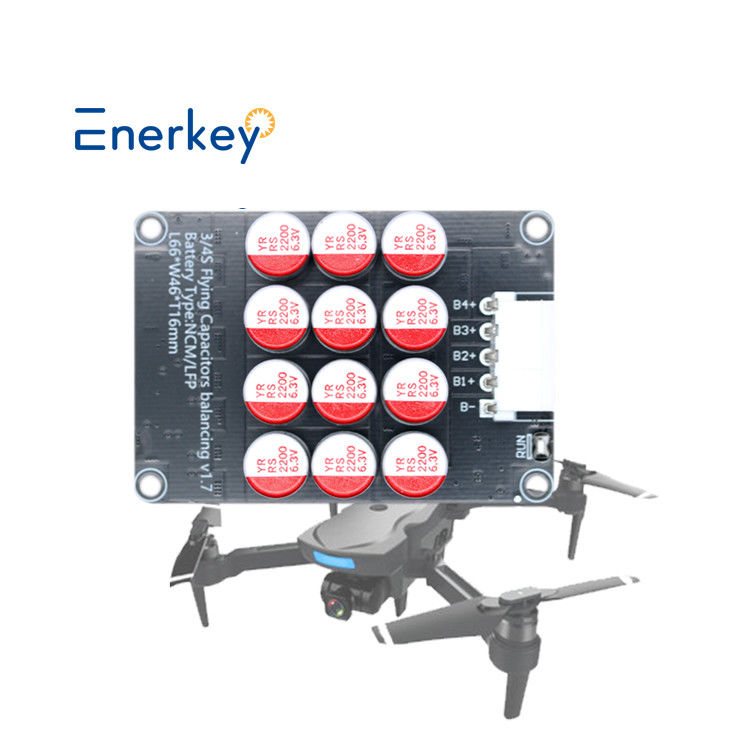

Li-Ionen/Lifepo4/Lipo Kapazitäts-BMS-Balance-Board

Ausgleichsstartspannung: 1,8 V bis 4,2 V
Ausgleichsspannung: 2,9 V (in den Schlafzustand unter Spannung)
Maximaler Gleichgewichtsstrom: Die Genauigkeit der gesamten Gruppe beträgt 0,1V1A; 0,5V3,5A; 1,0V5,5A (18awg 40CM-Kabel-Test)
4S Ruhezustand Vollzustand: (4.2v*4zelle) 16.5V 15mA
8S Ruhezustand Vollleistungszustand: (4.2v*7zelle) 33.6V 14mA
Arbeitsumgebungstemperatur: 0-60 Grad

LTO 3S-8S Kapazitäts-BMS-Balance Board
8S LTO Ruhezustand Vollzustand: 2,8V*8Zell) 33,6V 14Ma



Ob eine externe Stromversorgung erforderlich ist: keine externe Stromversorgung ist erforderlich, und die interne Energieübertragung der Batterie wird zur Übertragung und zum Ausgleich des gesamten Satzes von Batterien verwendet.



Das Batteriezellenausgleichsverfahren bedeutet, die Spannungsparameter und den Ladestand (SOC) der verschiedenen Zellen innerhalb eines Batteriepacks auszurichten.oder mehrere einzelne Zellen.

Diese Zellen entleeren und laden unterschiedlich schnell, was zu unterschiedlichen Leistungsmerkmalen führt.

Technische Parameter

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancer
Produktreihen	3S	4S	5S
geeignete Saiten	3S	3 bis 4S	4 bis 5S
ErzeugnisGröße ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Gewicht mit Box	0.12 kg	0.13 kg	0.15 kg
Typ der Batterie	NCM/LFP	NCM/LFP	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Geeignete Kapazität	30 Ah bis 300 Ah
Ausgeglichene Kaskadierung	Unterstützt ausgewogene Kaskaden für Batteriepacks, zum Beispiel kann es für 11S, 24S, 36S, 48S.... und so weiter kaskadieren
Einzelzellen-Spannungssammlungsbereich	Die NF-Version ist zu verwenden.
	LTO-Version: 1,8-4,2 V
Unterspannung schützt Schlafspannung	Die Leistung der Fahrzeuge ist in den folgenden Bereichen zu berücksichtigen:
	LTO-Version < 1,8 V
Gleichgewichtsmethode	Patentiert (Patent Nr.: ZL 2019 1 1259513.3) ausgeglichene Architektur Fit Kondensator-Methode, das gesamte Batteriepaket wird gleichzeitig ausgeglichen. Sie können einen Schalter hinzufügen, um das Ausbalancieren manuell ein- oder auszuschalten.
Gleichgewichtsstrom	0.1V Differenzdruck 1A Gleichgewichtsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	Der maximal zulässige Betriebsstrom beträgt 5,5 A.
Genauigkeit der Spannungsgleichsetzung	5 mV (typischer Wert)
Außenstromversorgung	Keine Notwendigkeit für eine externe Stromversorgung,
	die interne Energieübertragung der Batterie zu nutzen, um eine gleichbleibende Gleichung zu erreichen.
Stillstandsbetriebsstrom	7mA, die gesamte String nutzt Strom
Standby-Strom im Schlafzustand	0.1mA (typischer Wert)
Betriebstemperatur	-20 °C ~ +60 °C

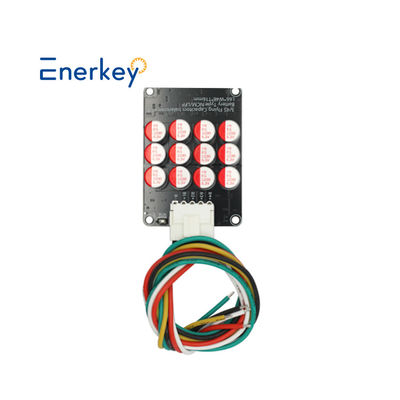

Verpackungsliste

 Drahtverbindung

Ein einziger EK-C4S5A unterstützt die Verwendung von 3s- und 4s-String-Batteriepacks. Die Verkabelungsmethode ist wie folgt:

EK-C4S5A unterstützt Kaskadierung von Batteriepacks.

HINWEIS:Wie in der Abbildung oben dargestellt,können mehrere gemeinsame Enden des Energieaustauschs vorhanden sein, sodass die Effizienz des Gleichgewichts höher ist;Es ist auch möglich, bei der Verbindung zweier Module nur ein gemeinsames Ende des Energieaustauschs zu verwenden..Die anderen freien Füße sind aufgehängt, und es ist am besten,die Anzahl der Saiten gleichmäßig auf jedem Brett zu verteilen.Wenn Sie das Kaskadendiagramm für mehr Saiten benötigen, wenden Sie sich bitte an unseren Online-Service,Danke.
