Der Gleichgewichtsstrom ist nicht fixiert, je größer der Spannungsunterschied, desto größer der Gleichgewichtsstrom. Wenn 0,2V Spannungsunterschied, kann es 2,4A Gleichgewichtsstrom.Gleichgewichtsstrom hat keinen festen Wert.Alle Batterien sind synchron ausgeglichen, nicht nur nebeneinander.

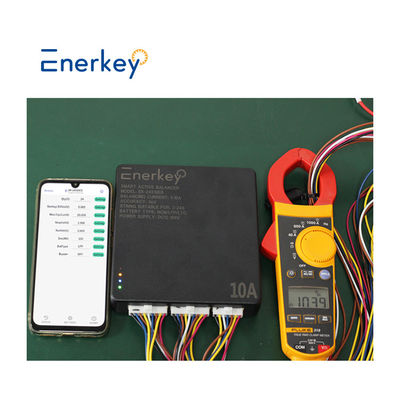

Der Gleichgewichtsstrom kann an den Gleichgewichtsleitungen mit einem DC-Zähler mit Klemmen gemessen werden.Gleichgewicht erreicht werden kann, wenn verbunden

Es kann nicht als BMS/Schutzplatte verwendet werden. Es hat nur eine Balancefunktion. Es kann nicht für das tägliche Debuggen verwendet werden.

Anzug für Batterie: Li-Ionen, Lipo, Lifepo4, Lithium-Mangan-Oxid (wenn Sie für LTO verwenden möchten, kontaktieren Sie uns für maßgeschneiderte)



Arbeitsweise:

Transformator-Push-Pull-Gleichrichter Rückkopplungstyp, Energieübertragung.

Alle Batterien sind gleichzeitig im Gleichgewicht

Die hohe Spannung entlädt, die niedrige Spannung lädt.





Bei erstmaliger Verwendung müssen die Spannungen der ersten 4 Reihen höher als 12 V sein (LTO benötigt 5 Reihen) und es ist keine Spannungsdifferenz erforderlich.

Die Ausgangsbedingungen nach dem Schlafen sind: Ladung oder Entladung (die Schlaffunktion kann abgesagt werden)

Kann zusammen mit dem Schutzbrett verwendet werden. Aber seine Verkabelung hat keine Beziehung zum Schutzbrett

Kann parallel verwendet werden, um die Balancefunktion zu stärken

Kann in Kaskade für höhere Serien wie 32S, 36S, 40S, 48S 60S, 120S verwenden... und so weiter



Technische Parameter

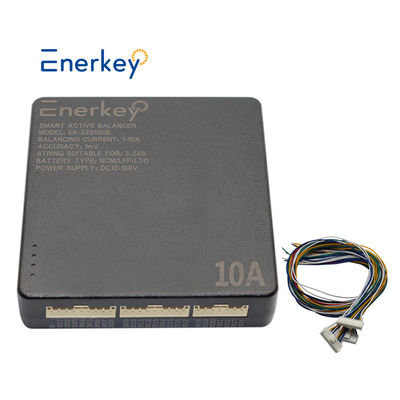

Produktmodell	10A Smart Active Balancer für 2-24er (EK-24S10EB)
Unterstützte Batterietypen	Die in Absatz 1 genannten Angaben sind in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen.
Einzelzellen-Spannungssammlungsbereich	1.5V bis 4,5V
Unterspannung schützt Schlafspannung	APP kann angepasst werden Einstellungen:10,5-4,2 V
Gleichgewichtsmethode	Zeitbeteiligung bei der Übertragung von Energie über einen einzigen Kanal, Punkt-zu-Punkt-Übertragung
Rückwärtsschutz	Unterstützung von Störungskräften bei Erkennung/Schutz
Gleichgewichtsstrom	APP kann angepasst werden Einstellungen:
Ob eine externe Stromversorgung erforderlich ist	Batteriebetrieb ((Genauigkeit:3mV) Gleichstromversorgung ((Genauigkeit:1mV)
Außenstromversorgung	Gleichspannung 12 - 120 V
Genauigkeit der Spannungsgleichsetzung	APP kann angepasst werden Einstellungen :1mV(TYP)
Funktion zur Erkennung von Stromausfällen	Unterstützung
Falsche Drahtschutzfunktion	Unterstützung
Fehlerwarnfunktion	Unterstützung
Schallschall	APP kann angepasst werden Einstellungen
Leistungsausfall	Bei Gleichgewicht ≤ 1 W, bei Stillstand ≤ 0,5 W
Betriebstemperatur	-20°C ~ +55°C
Anwendung	Stützstromversorgung der Basisstation,Solarkraftwerk

Verpackungsliste

 Benutzerhandbuch

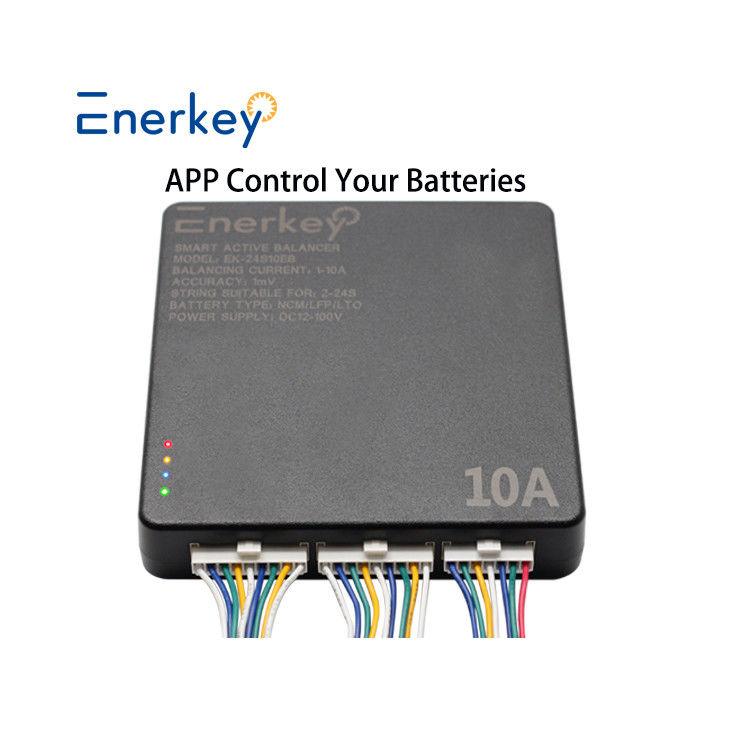

Installation und Nutzung der APP

APP-Einstellungen: 1-10A, aufgrund der Technologie für konstanten Strom und konstante Spannung. Der ausgewogene Strom ist unabhängig von der Batteriedruckdifferenz.

Die App verfügt über Android- und IOS-Version. Passwort: "123456"

1) IOS-Benutzer laden die APP herunter: Suchen Sie "Enerkey" im App Store, um sie herunterzuladen.

2. Android-Benutzer können die APP herunterladen:

3) Je nach Batterietype und Batterie-String-Nummer, ändern Sie die Parameter in APP

4) In der APP können Sie die Gesamtspannung, die durchschnittliche Spannung, die maximale Spannungsdifferenz des Batteriepacks sowie die Spannungs- und Leitungswiderstandsinformationen jeder Batterie anzeigen.Es gibt auch eine Alarmfunktion, um die Gleichgewichtstemperatur zu erkennen, MOS-Temperatur und Batteriepack-Temperatur in Echtzeit.

Kabeldiagramm

Die Verwendung von Batterie- oder Gleichstrom-Adapter-Stromversorgung, seine Verkabelungsmethode ist die gleiche, nur die folgenden zwei Unterschiede:
1 Batterieversorgungsunterstützung 4S-24S, Genauigkeit der Spannungsabgleichung ±3mV;
2 Gleichspannungsadapter unterstützt die Stromversorgung 2S-24S, Spannungsausgleichsgenauigkeit ±1mV. Die folgende Abbildung zeigt, wie das 24S-Akkupaket installiert und angeschlossen wird:

EK-24S10EB unterstützt den kaskadierenden Einsatz und mindestens eine Batterie zwischen jedem zweiten Equalizer ist das "gemeinsame Ende des Energieaustauschs".Im Folgenden wird der 36S als Beispiel verwendet, um zu beschreiben, wie Kabel installiert und angeschlossen werden:

Hinweis:
1.Wenn sie kaskadiert verwendet werden, gibt es mindestens ein "Energieaustauschgemeinsames Ende" zwischen jeder zwei Ausgleichsgeräte.Beim Schweißen ist zu beachten, ob die Verbindung hier korrekt ist.

2.Bei Kaskadenanwendungen überprüfen Sie bitte, ob die Verkabelung falsch ist. Wenn sie nach dem Anschluss nicht mehr verwendet werden kann, wenden Sie sich bitte an das Kundendienstpersonal, um das entsprechende Kaskadendiagramm zu lesen.
