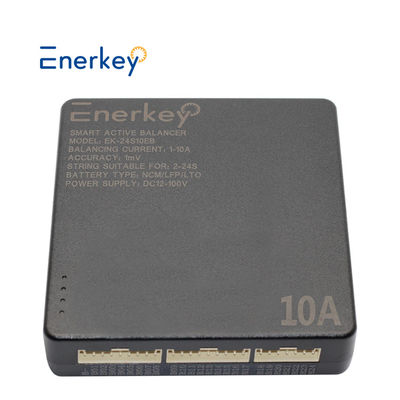

Smart Active Balancer Equalizer 24s 12-72volt 10A max - NMC/LFP - für Lithiumbatterien



Die 100AH Kapazitätsbatterie kann nach vollständigem Aufladen und Ausbalancieren weniger als 5MV erreichen. Je kleiner die Kapazität, desto besser der Effekt.



Beurteilung des Betriebszustands des Ausgleichssystems:

1Nach dem Einschalten des Balanceurs leuchtet der Balanceurschein an.

2Mit einem DC-Meter mit Klemm kann der Gleichgewichtsstrom an jedem Gleichgewichtsdraht gemessen werden.

3 - Durch Messung und Vergleich der Spannungsänderung jeder Batterieserie und der Gesamtspannungsdifferenzänderung, um festzustellen, ob sie ausgeglichen wird.

4- Durch Messung der Gesamtspannung der Batterie nach dem Aufladen können wir beurteilen, ob sie erhöht und verbessert wurde.

5- Sie können messen, ob an beiden Enden jedes Gleichgewichtsdrahtes Spannungsabfall auftritt, um zu beurteilen, ob ein Gleichgewichtsstrom vorhanden ist.



• Vor der Verkabelung müssen die Steckverbinder abgenommen werden. Die Kabelfolge muss korrekt sein.
• Erstmals müssen Sie das Ladegerät zum Laden verwenden. Lassen Sie das Ladegerät aufladen, bis Sie zufrieden sind. Die Beziehung zwischen Gleichsetzer und BMS



Technische Parameter

Produktmodell	10A Smart Active Balancer für 2-24er (EK-24S10EB)
Unterstützte Batterietypen	Die in Absatz 1 genannten Angaben sind in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen.
Einzelzellen-Spannungssammlungsbereich	1.5V bis 4,5V
Unterspannung schützt Schlafspannung	APP kann angepasst werden Einstellungen:10,5-4,2 V
Gleichgewichtsmethode	Zeitbeteiligung bei der Übertragung von Energie über einen einzigen Kanal, Punkt-zu-Punkt-Übertragung
Rückwärtsschutz	Unterstützung von Störungskräften bei Erkennung/Schutz
Gleichgewichtsstrom	APP kann angepasst werden Einstellungen:
Ob eine externe Stromversorgung erforderlich ist	Batteriebetrieb ((Genauigkeit:3mV) Gleichstromversorgung ((Genauigkeit:1mV)
Außenstromversorgung	Gleichspannung 12 - 120 V
Genauigkeit der Spannungsgleichsetzung	APP kann angepasst werden Einstellungen :1mV(TYP)
Funktion zur Erkennung von Stromausfällen	Unterstützung
Falsche Drahtschutzfunktion	Unterstützung
Fehlerwarnfunktion	Unterstützung
Schallschall	APP kann angepasst werden Einstellungen
Leistungsausfall	Bei Gleichgewicht ≤ 1 W, bei Stillstand ≤ 0,5 W
Betriebstemperatur	-20°C ~ +55°C
Anwendung	Solarkraftwerke, kleine Geräte

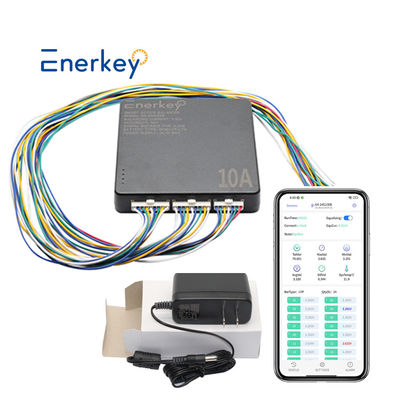

Verpackungsliste

 Benutzerhandbuch

Installation und Nutzung der APP

APP-Einstellungen: 1-10A, aufgrund der Technologie für konstanten Strom und konstante Spannung. Der ausgewogene Strom ist unabhängig von der Batteriedruckdifferenz.

Die App verfügt über Android- und IOS-Version. Passwort: "123456"

1) IOS-Benutzer laden die APP herunter: Suchen Sie "Enerkey" im App Store, um sie herunterzuladen.

2. Android-Benutzer können die APP herunterladen:

3) Je nach Batterietype und Batterie-String-Nummer, ändern Sie die Parameter in APP

4) In der APP können Sie die Gesamtspannung, die Durchschnittsspannung, die maximale Spannungsdifferenz des Batteriepacks sowie die Spannungs- und Leitungswiderstandsinformationen jeder Batterie anzeigen.Es gibt auch eine Alarmfunktion, um die Gleichgewichtstemperatur zu erkennen, MOS-Temperatur und Batteriepack-Temperatur in Echtzeit.

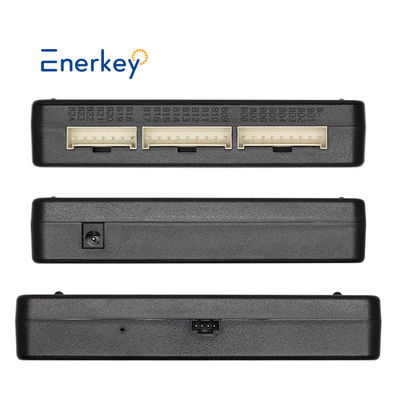

Kabeldiagramm

Die Verwendung von Batterie- oder Gleichstrom-Adapter-Stromversorgung, seine Verkabelungsmethode ist die gleiche, nur die folgenden zwei Unterschiede:
1 Batterieversorgungsunterstützung 4S-24S, Genauigkeit der Spannungsabgleichung ±3mV;
2 Gleichspannungsadapter unterstützt die Stromversorgung 2S-24S, Spannungsausgleichsgenauigkeit ±1mV. Die folgende Abbildung zeigt, wie das 24S-Akkupaket installiert und angeschlossen wird:

EK-24S10EB unterstützt den Kaskadengebrauch, und mindestens eine Batterie zwischen zwei Equalizern ist das "gemeinsame Ende des Energieaustauschs".Im Folgenden wird der 36S als Beispiel verwendet, um zu beschreiben, wie Kabel installiert und angeschlossen werden:

Hinweis:
1.Wenn sie kaskadiert verwendet werden, gibt es mindestens ein "Energieaustauschgemeinsames Ende" zwischen jedem zwei Ausgleichsgerät.Beim Schweißen ist zu beachten, ob die Verbindung hier korrekt ist.

2.Bei Kaskadenanwendungen überprüfen Sie bitte, ob die Verkabelung falsch ist. Wenn sie nach dem Anschluss nicht mehr verwendet werden kann, wenden Sie sich bitte an das Kundendienstpersonal, um das entsprechende Kaskadendiagramm zu lesen.



 Häufig gestellte Fragen

Warum haben wir Sie ausgewählt?

* Wir bieten Ihnen einen effizienten Kundendienst mit mehr als 10 Jahren starkem technischen Support.

* Die Produkte haben die Zertifizierung FCC, CE, ROHS und anderer internationaler Normen bestanden.

* Wir können Ihnen mit Fabrikpreis, Willkommen Sie unsere Fabrik und Produktionsprozess zu besuchen.

F2. Welches ist Ihr Produktangebot (Typ)?

*Wir betreiben hauptsächlich Batteriemanagementsysteme in den Bereichen Batterien, Energiespeicher und Verbraucherbatterien.

*Hauptsächlich für LFP-, Li-ino- und LTO-Batterien verwendet.

F3: Woher weiß ich, welches Material und welcher Typ meine Batterie ist?

* Bitte schauen Sie sich den Akkukörper an, wenn die normale Spannung Ihrer Batterie 3,2 V zeigt, ist die Batterie LiFePo4.

*Wenn die normale Spannung Ihrer Batterie 3,6 V oder 3,7 V beträgt, handelt es sich um eine Li-Ionen- oder Lto-Batterie.

Q4. Haben Sie Mindestbestellungen?

Kann es angepasst werden? Was ist die Vorlaufzeit für Proben und Chargen?

* Unsere Mindestbestellmenge beträgt 1 Stück, ODM-Anpassung ist verfügbar.

* 1~3 Tage Lieferung vorhandener Proben, 3~10 Tage Lieferung kundenspezifischer Proben.

F5: Was ist, wenn ich es nicht benutzen kann?

*Normale Produkte haben Unterrichtsvideos, wir können auch Online-Videoanrufe von Ingenieuren unterstützen.

F6: Wie sind Ihre Zahlungsbedingungen?

*Wir akzeptieren Banküberweisung und Barzahlung, alle verhandelbar. Zahlungsmethode: Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

F7: Wie garantieren Sie die Qualität?

* Alle unsere Produkte unterliegen einem professionellen Labortest zu 100% sowie wiederholten Alterungstests.

* Erhaltene FCC, CE, ROHS und andere internationale Standardzertifizierungen.

* 3 Jahre Garantie für den Nachverkauf.

F8: Wie wählen wir ein für unsere Batterie geeignetes BMS aus?

* Abhängig von der Spannung und dem Strom, der zu Ihrer Batterie passt, können Sie unseren Kundendienst konsultieren, der Ihnen das am besten geeignete Batterie-Management-System zur Verfügung stellt.
