10A Smart Active Balancer Balancing Genauigkeit 1MV 12V 24V 36V 48V 72V Lifepo4 Batterie Balance Board Elektrofahrrad

Das Prinzip der aktiven Ausgleichswirkung von Superkondensatoren
Das Grundprinzip der aktiven Ausgleichstechnologie besteht darin, den Ultrapolekondensator als vorübergehendes Energiespeichermedium zu verwenden.Aufladen der Batterie mit der höchsten Spannung an den Ultrapole-Kondensator, und dann die Energie vom Ultrapole-Kondensator in die Batterie mit der niedrigsten Spannung freisetzen. gleich.

Die konstante Gleichstrom-Gleichstrom-Technologie sorgt dafür, dass der Strom konstant ist, unabhängig davon, ob die Batterie geladen oder entladen wird.
1Jedes Mal, wenn die Energie übertragen wird, wird die höchste Kompensation auf die niedrigste übertragen, wodurch ungültige Lade- und Entladezyklen vermieden werden und die Akkulaufzeit fast nicht beeinträchtigt wird.
2Die Querschnittsstrom-Gleichstrom-Technologie sorgt für einen konstanten Ausgleichsstrom und beeinträchtigt die Ausgleichsfähigkeit aufgrund des geringen Spannungsunterschieds zwischen den Batterien nicht.
3Es bedarf nur zweier Energieübertragungsvorgänge, um die Ausgleichung der Batterie von hoch auf niedrig abzuschließen, und die Ausgleichseffizienz wird nicht durch den Abstand zwischen den Batterien beeinflusst.die die Ausgleichseffizienz erheblich verbessertDer durchschnittliche Wirkungsgrad beträgt 0,95 quadriert, ungefähr 0.9.

Gleichgewichtsstrom:

Der Ausgleichsstrom hat keine feste Größe, und der Spannungsunterschied der einzelnen Batterienketten bestimmt den Ausgleichsstrom.

Mit fortschreitender Gleichung ändert sich auch die Spannungsdifferenz und der Gleichungsstrom.

Theoretisch folgt der maximale Gleichgewichtsstrom den folgenden Regeln:

Bei jedem 0,1 V-Ausfall beträgt der maximale Ausgleichsstrom 10 A.

Zum Beispiel:

4S-Equalizer, wenn die maximale Spannungsdifferenz der Batterie 0,3 V beträgt, beträgt der maximal messbare Gleichgewichtsstrom etwa 4,5 A.
Der Wert der Verbrennungsmenge wird durch die Verbrennungsmenge des Brennstoffs berechnet.

In der tatsächlichen Messung kann dieser Strom nicht unbedingt so genau gemessen werden.

Weil alle Batterien im Gleichgewicht sind, d. h. es kann Strom auf jeder Leitung geben, und die Richtung jedes Stroms kann unterschiedlich sein.

Das wird den Strom teilweise annullieren.

APP-Einstellungen: 1-10A, aufgrund der Technologie für konstanten Strom und konstante Spannung. Der ausgewogene Strom ist unabhängig von der Batteriedruckdifferenz.

Die App verfügt über Android- und IOS-Version. Passwort: "123456"

1) IOS-Benutzer laden die APP herunter: Suchen Sie "Enerkey" im App Store, um sie herunterzuladen.

2. Android-Benutzer können die APP herunterladen:

3) Je nach Batterietype und Batterie-String-Nummer, ändern Sie die Parameter in APP

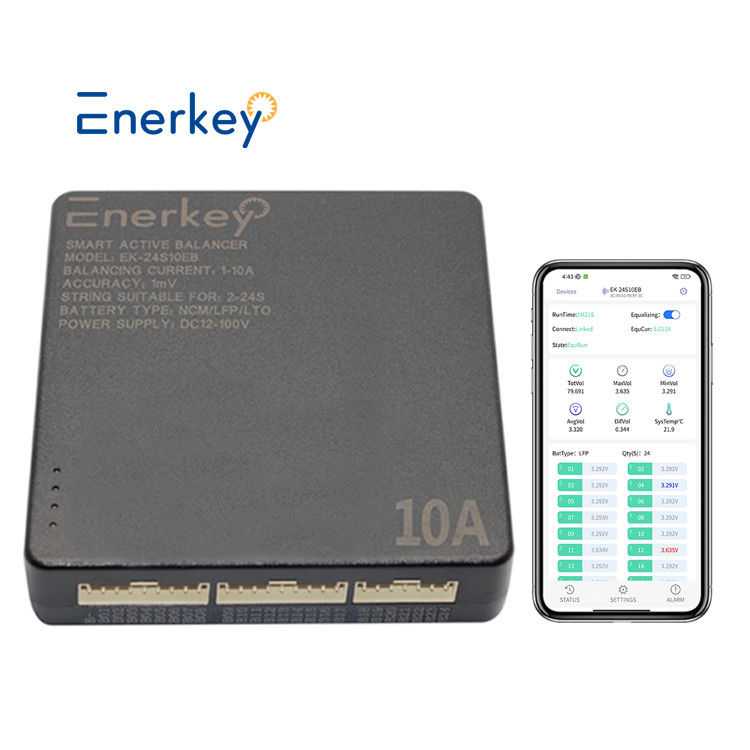

4) In der APP können Sie die Gesamtspannung, die Durchschnittsspannung, die maximale Spannungsdifferenz des Batteriepacks sowie die Spannungs- und Leitungswiderstandsinformationen jeder Batterie anzeigen.Es gibt auch eine Alarmfunktion, um die Gleichgewichtstemperatur zu erkennen, MOS-Temperatur und Batteriepack-Temperatur in Echtzeit.



Kabeldiagramm

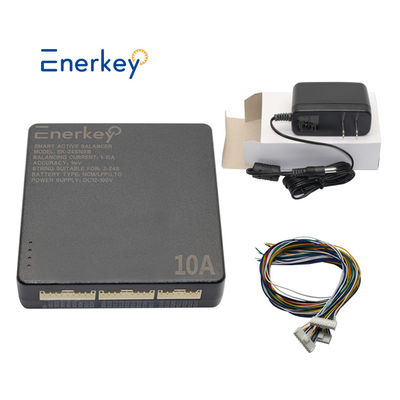

Die Verwendung von Batterie- oder Gleichstrom-Adapter-Stromversorgung, seine Verkabelungsmethode ist die gleiche, nur die folgenden zwei Unterschiede:
1 Batterieversorgungsunterstützung 4S-24S, Genauigkeit der Spannungsabgleichung ±3mV;
2 Gleichspannungsadapter unterstützt die Stromversorgung 2S-24S, Spannungsausgleichsgenauigkeit ±1mV. Die folgende Abbildung zeigt, wie das 24S-Akkupaket installiert und angeschlossen wird:

EK-24S10EB unterstützt den Kaskadengebrauch, und mindestens eine Batterie zwischen zwei Equalizern ist das "gemeinsame Ende des Energieaustauschs".Im Folgenden wird der 36S als Beispiel verwendet, um zu beschreiben, wie Kabel installiert und angeschlossen werden:

Hinweis:
1.Wenn sie kaskadiert verwendet werden, gibt es mindestens ein "Energieaustauschgemeinsames Ende" zwischen jedem zwei Ausgleichsgerät.Beim Schweißen ist zu beachten, ob die Verbindung hier korrekt ist.

2.Bei Kaskadenanwendungen überprüfen Sie bitte, ob die Verkabelung falsch ist. Wenn sie nach dem Anschluss nicht mehr verwendet werden kann, wenden Sie sich bitte an das Kundendienstpersonal, um das entsprechende Kaskadendiagramm zu lesen.
