Produktbezeichnung

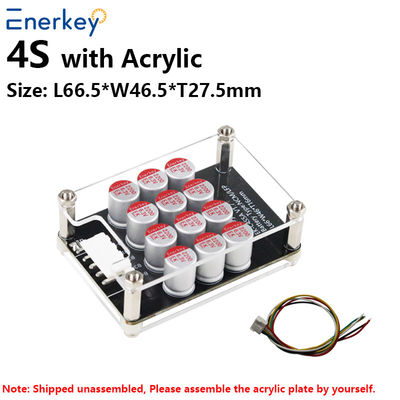

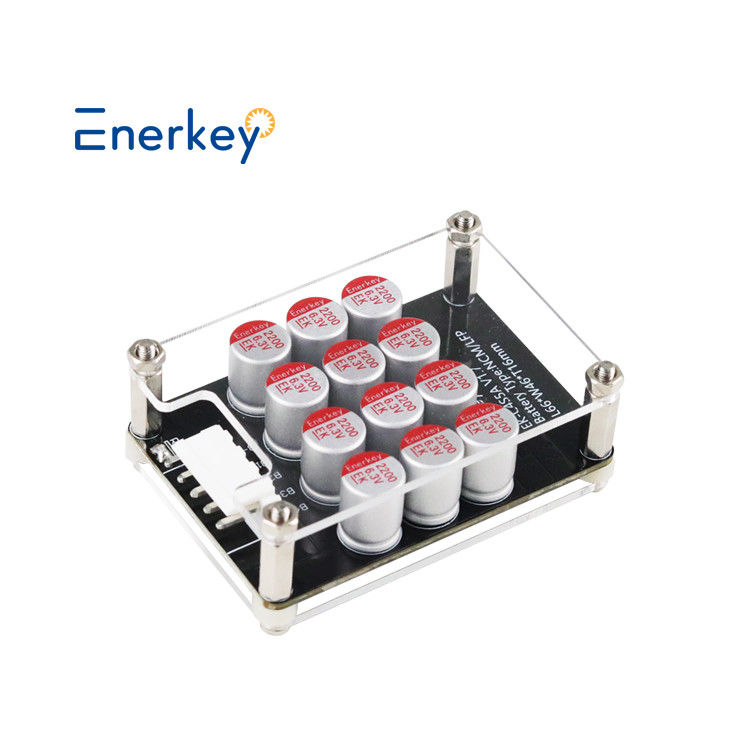

Lithiumbatteriekapazitative Aktive Balance Board mit Acrylschild

- Ich weiß.Kernfunktion
▸ Verwendung der kapazitiven aktiven Ausgleichstechnologie, Ausgleichseffizienz ≥ 85%, weit über der traditionellen resistiven Lösung
▸ Unterstützung von Lithiumbatterien der Baureihe 3-21, die mit gängigen Batterien wie Lithium-Eisenphosphat/terner Lithium/Lithium-Titanat kompatibel sind
▸ Akryl-Schutzplatte ist hochtemperatur- und schlagfest, IP54-Schutzniveau, Echtzeitvisualisierung des Batteriezustands
▸ Intelligenter Schlafmodus, statischer Stromverbrauch <5μA, Verlängerung der Standby-Lebensdauer des Akkupacks



- Ich weiß.Technische Parameter

Ausgleichsstrom: maximal 5,5A (ein Kanal)

Anpassungskapazität der Batterie: 30AH-300AH
Zellspannungsbereich: 2,7-4,2 V

Kaskaden: Unterstützung
Spannungsausgleichsgenauigkeit: 5 mV (typischer Wert)
Betriebstemperatur: -20°C bis +75°C



- Ich weiß.Anwendbare Szenarien
Elektrofahrzeug-Energiespeichersystem. Sonnenenergie-Speicherbasestation. Industrielle Drohnenbatterie.



Warum haben Sie uns gewählt?
¢ PCB-Beschichtungsprozess militärischer Qualität, Zertifizierung für die 2000-stündige Salzsprühprüfung
Unterstützung des OCV/SOC-Doppel-Balance-Algorithmus, Fehlerquote <0,5%
¢ Bereitstellung von kostenloser Host-Computer-Software und SDK-Entwicklungspaket



Technische Parameter

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancermit Acrylschutzplatte
Produktreihen	3S	4S	5S
geeignete Saiten	3S	3 bis 4S	4 bis 5S
ErzeugnisGröße ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Gewicht mit Box	0.12 kg	0.13 kg	0.15 kg
Typ der Batterie	NCM/LFP	NCM/LFP	Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Geeignete Kapazität	30 Ah bis 300 Ah
Ausgeglichene Kaskadierung	Unterstützt ausgewogene Kaskaden für Batteriepacks, zum Beispiel kann es für 11S, 24S, 36S, 48S.... und so weiter kaskadieren
Einzelzellen-Spannungssammlungsbereich	Die NF-Version ist zu verwenden.
	LTO-Version: 1,8-4,2 V
Unterspannung schützt Schlafspannung	Die Leistung der Fahrzeuge ist in den folgenden Bereichen zu berücksichtigen:
	LTO-Version < 1,8 V
Gleichgewichtsmethode	Patentiert (Patent Nr.: ZL 2019 1 1259513.3) ausgeglichene Architektur Fit Kondensator-Methode, das gesamte Batteriepaket wird gleichzeitig ausgeglichen. Sie können einen Schalter hinzufügen, um das Ausbalancieren manuell ein- oder auszuschalten.
Gleichgewichtsstrom	0.1V Differenzdruck 1A Gleichgewichtsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	Der maximal zulässige Betriebsstrom beträgt 5,5 A.
Genauigkeit der Spannungsgleichsetzung	5 mV (typischer Wert)
Außenstromversorgung	Keine Notwendigkeit für eine externe Stromversorgung,
	die interne Energieübertragung der Batterie zu nutzen, um eine gleichbleibende Gleichung zu erreichen.
Stillstandsbetriebsstrom	7mA, die gesamte String nutzt Strom
Standby-Strom im Schlafzustand	0.1mA (typischer Wert)
Betriebstemperatur	-20 °C ~ +60 °C

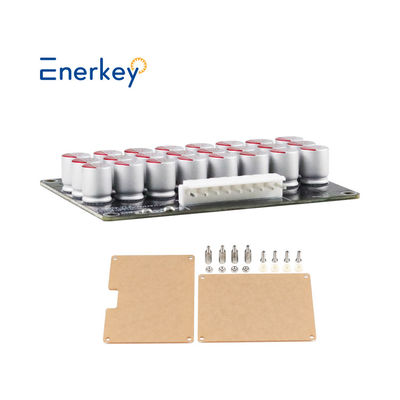

Verpackungsliste

 Drahtverbindung

Ein einziger EK-C4S5A unterstützt die Verwendung von 3s- und 4s-String-Batteriepacks.

EK-C4S5A unterstützt Kaskadierung von Batteriepacks.

HINWEIS:Wie in der Abbildung oben dargestellt,können mehrere gemeinsame Enden des Energieaustauschs vorhanden sein, sodass die Effizienz des Gleichgewichts höher ist;Es ist auch möglich, bei der Verbindung zweier Module nur ein gemeinsames Ende des Energieaustauschs zu verwenden..Die anderen freien Füße sind aufgehängt, und es ist am besten,die Anzahl der Saiten gleichmäßig auf jedem Brett zu verteilen.Wenn Sie das Kaskadendiagramm für mehr Saiten benötigen, wenden Sie sich bitte an unseren Online-Service,Danke.

 Häufig gestellte Fragen

Warum haben wir Sie ausgewählt?

* Wir bieten Ihnen einen effizienten Kundendienst mit mehr als 10 Jahren starkem technischen Support.

* Die Produkte haben die Zertifizierung FCC, CE, ROHS und anderer internationaler Normen bestanden.

* Wir können Ihnen mit Fabrikpreis, Willkommen Sie unsere Fabrik und Produktionsprozess zu besuchen.

F2. Welches ist Ihr Produktangebot (Typ)?

*Wir betreiben hauptsächlich Batteriemanagementsysteme in den Bereichen Batterien, Energiespeicher und Verbraucherbatterien.

*Hauptsächlich für LFP-, Li-ino- und LTO-Batterien verwendet.

F3: Woher weiß ich, welches Material und welcher Typ meine Batterie ist?

* Bitte schauen Sie sich den Akkukörper an, wenn die normale Spannung Ihrer Batterie 3,2 V zeigt, ist die Batterie LiFePo4.

*Wenn die normale Spannung Ihrer Batterie 3,6 V oder 3,7 V beträgt, handelt es sich um eine Li-Ionen- oder Lto-Batterie.

Q4. Haben Sie Mindestbestellungen?

Kann es angepasst werden? Was ist die Vorlaufzeit für Proben und Chargen?

* Unsere Mindestbestellmenge beträgt 1 Stück, ODM-Anpassung ist verfügbar.

* 1~3 Tage Lieferung vorhandener Proben, 3~10 Tage Lieferung kundenspezifischer Proben.

F5: Was ist, wenn ich es nicht benutzen kann?

*Normale Produkte haben Unterrichtsvideos, wir können auch Online-Videoanrufe von Ingenieuren unterstützen.

F6: Wie sind Ihre Zahlungsbedingungen?

*Wir akzeptieren Banküberweisung und Barzahlung, alle verhandelbar. Zahlungsmethode: Visa, Mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

F7: Wie garantieren Sie die Qualität?

* Alle unsere Produkte unterliegen einem professionellen Labortest zu 100% sowie wiederholten Alterungstests.

* Erhaltene FCC, CE, ROHS und andere internationale Standardzertifizierungen.

* 3 Jahre Garantie für den Nachverkauf.

F8: Wie wählen wir ein für unsere Batterie geeignetes BMS aus?

* Abhängig von der Spannung und dem Strom, der zu Ihrer Batterie passt, können Sie unseren Kundendienst konsultieren, der Ihnen das am besten geeignete Batteriemanagementsystem zur Verfügung stellt.
