Geeignete Batterietypen: Lithium-Ionen/LIFEP O4

Einzelzellenspannungsbereich: Lithium-Ionen/LIFEP O4 Version: 2,7-4,2 V

Spannungsausgleichsgenauigkeit: 5 mV (typischer Wert)

Ausgleichsmethode: Proprietäre Ausgleichsarchitektur passt sich dem Kondensatormodus an, die gesamte Batteriegruppe nimmt gleichzeitig am aktiven Ausgleich der Energieübertragung teil

Ausgleichsstrom: Der Spannungsunterschied beträgt 0,08 V, der Ausgleichsstrom beträgt 1 A, der Spannungsunterschied ist direkt proportional zum Ausgleichsstrom, der maximal zulässige Arbeitsstrom beträgt 6,0 A.

Ruhespannung für Unterspannungsschutz: Lithium-Ionen/LIFEPO4: unter 2,7 V

Arbeitstemperatur: -10°~60°



Risiken unausgeglichener Zellen
Die Nichtbeachtung der Bedeutung des Zellausgleichs führt dazu, dass die Zellen unausgeglichen werden. Bei unausgeglichenen Zellen haben einige Zellen eine geringere Kapazität als andere. Es gibt viele Risiken, wenn Sie unausgeglichene Zellen in Ihrem Akkupack haben. Einige dieser Risiken sind:





Frühe Zellverschlechterung
Die Zellverschlechterung tritt definitiv auf, wenn Ihr Akkupack mehrere Zyklen ohne ordnungsgemäßen Ausgleich durchläuft. Dies liegt an der Kapazitätsdifferenz zwischen den Zellen.

Die Zellen mit geringerer Kapazität neigen dazu, sich am schnellsten aufzuladen. Andere Zellen ziehen jedoch immer noch den Ladestrom ab. Die Spannung der Zelle mit geringer Kapazität überschreitet die Marke für volle Ladung und gelangt in die Überspannung der Batterie.

In der Überladungszone beginnen die Batteriezellen ihre Gesundheit irreversibel zu verlieren. Die durch Überladung verursachten Schäden können später nicht mehr behoben werden. Es verschlechtert die Kapazität der Zelle weiter und beschleunigt den Verschlechterungszyklus.



Technische Parameter

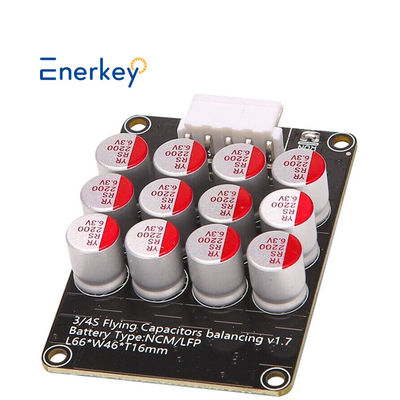

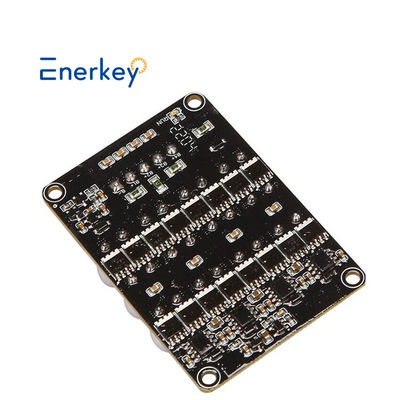

EnerKey BMS Aktiver Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Kondensator Balancer
Produktstrings	3S	4S	5S
Geeignete Strings	3S	3-4S	4-5S
Produkt Größe (mm)	L66*B35*T16	L66*B46*T16	L69*B58*T16
Gewicht mit Box	0,12 kg	0,13 kg	0,15 kg
Batterietyp	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Geeignete Kapazität	30ah-300ah
Ausgeglichene Kaskadierung	Unterstützt die ausgeglichene Kaskadierung für Akkupacks, z. B. kann sie für 11S, 24S, 36S, 48S... usw. kaskadiert werden
Einzelzellenspannungs-Erfassungsbereich	NCM/LFP-Version: 2,7 V-4,2 V
	LTO-Version: 1,8-4,2 V
Unterspannung schützt die Schlaffspannung	NCM/LFP-Version < 2,7 V
	LTO-Version < 1,8 V
Gleichgewichtsmethode	Patentierte (Patent-Nr.: ZL 2019 1 1259513.3) ausgeglichene Architektur Fit-Kondensatormethode, das gesamte Akkupack wird gleichzeitig ausgeglichen. Verbinden Sie sich mit dem Akkupack für den automatischen Ausgleich (Standard). Sie können einen Schalter hinzufügen, um den Ausgleich manuell ein- oder auszuschalten.
Gleichgewichtsstrom	0,1 V Differenzdruck 1 A Ausgleichsstrom,
	der Differenzdruck ist proportional zum Ausgleichsstrom,
	der maximal zulässige Betriebsstrom beträgt 5,5 A
Spannungsausgleichsgenauigkeit	5 mV (typischer Wert)
Externe Stromversorgung	Keine externe Stromversorgung erforderlich,
	basierend auf der internen Energieübertragung der Batterie, um eine benachbarte Ausgleichung zu erreichen.
Ruhebetriebsstrom	7 mA, die gesamte Zeichenfolge verbraucht Strom
Schlaf-Standby-Strom	0,1 mA (typischer Wert)
Betriebstemperatur	-20 °C ~ +60 °C

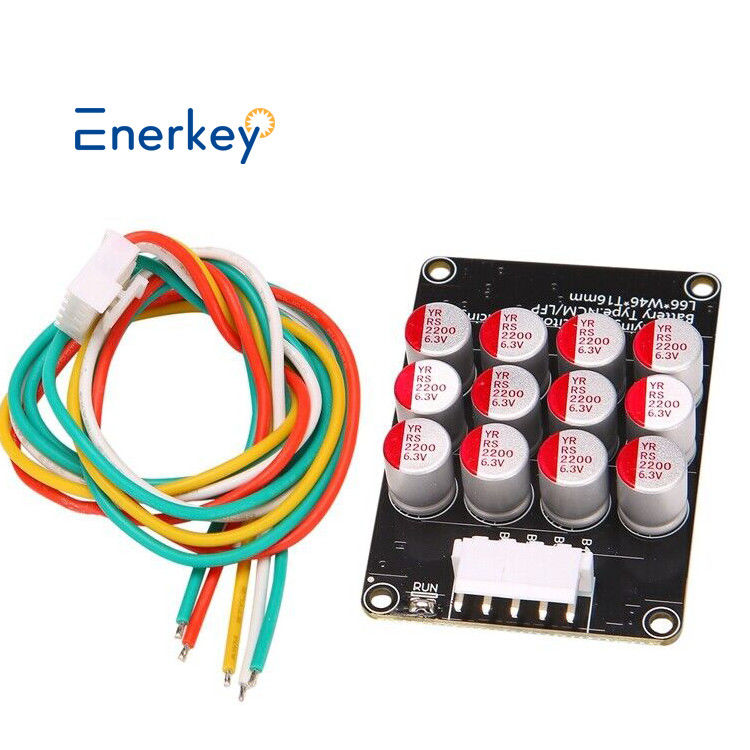

Packliste

 Drahtanschluss

Ein einzelnes EK-C4S5A unterstützt die Verwendung von 3s- und 4s-String-Akkupacks. Die Verdrahtungsmethode ist wie folgt:

EK-C4S5A unterstützt die Kaskadierung von Akkupacks. Zum Beispiel, 2 Stück 4s Kaskade zu 7s, siehe untenstehende Zeichnung:

HINWEIS: Wie in der obigen Abbildung gezeigt, kann es mehrere gemeinsame Enden des Energieaustauschs geben, so dass die Effizienz des Ausgleichs höher ist; Es ist auch möglich, nur ein gemeinsames Ende des Energieaustauschs am Übergang von zwei Modulen zu verwenden. Die anderen freien Füße sind aufgehängt, und es ist am besten, die Anzahl der Strings gleichmäßig auf jeder Platine zu verteilen. Wenn Sie das Kaskadendiagramm für mehr Strings benötigen, wenden Sie sich bitte an unseren Online-Service, danke.
